Digitální workflow v dentálních technologiích

12. 6. 2024 | Luc Rutten, MDT | Patrick Lutten, MDT

2. část
Odkaz na 1. část

CAD/CAM provizorium

Dále bylo naplánováno zhotovení provizorního šroubovaného můstku z PMMA vyrobeného pomocí CAD/CAM. Subgingivální tvar můstku by měl být konkávní od horní části implantátu až po úroveň gingivy (Rompen, 2012; Lambert a Mainjot, 2017; Rutten, Rutten a Holst, 2017; Blatz et al, 2009; Sailer et al, 2009; Fürhauser et al, 2005; May et al, 1998; Della Bona, Corazza a Zhang, 2014; Mainjot, 2018; Tholey, Swain a Thiel, 2009; Tholey et al, 2010; Gamborena a Blatz, 2011; Rutten a Rutten, 2008; Van Dooren et al, 2017; Testori a Scutellà, 2013).

Po požadovaném vytvarování sulku na 3D tištěném pracovním modelu může být zhotoven provizorní PMMA můstek. Provizorní titanové abutmenty umožňují přesný dosed provizorní náhrady na implantáty (obr. 30) (Rutten, Rutten a Holst, 2017) – jsou designovány pro přesné spojení mezi provizorním pryskyřičným můstkem a implantáty a nabízí mechanicky vysoce odolné spojení. Titanové „cylindry“ provizorních abutmentů budou vlepeny do vyfrézovaného pryskyřičného můstku.

Design a přesnost dosedu na gingivu u provizorního můstku musí být zhotoveny s ohledem na vytvoření optimálního emergence profilu a tvarově co nejpřesněji, jako podklad pro následné zhotovení finální keramické náhrady po oseointegraci implantátů a zhojení gingivy (obr. 31, 32).

Pochopení biologického aspektu měkkých tkání je v této fázi velmi důležité. Tvar náhrad v subgingiválních oblastech lze předem prodiskutovat a zhotovit podle pokynů lékaře, aby se předešlo pozdějším problémům. Ideální tvar provizorní náhrady umožní hojení měkkých tkání tak, aby se vytvořila pevná a zdravá gingiva kolem implantátů a zachovala se tak architektura periimplantátových tkání na dlouhou dobu. To vyžaduje úzkou spolupráci mezi lékařem a technikem.

  • Obr. 30: Provizorní titanové abutmenty přišroubované na repliky implantátů na modelu.

    Obr. 30: Provizorní titanové abutmenty přišroubované na repliky implantátů na modelu.

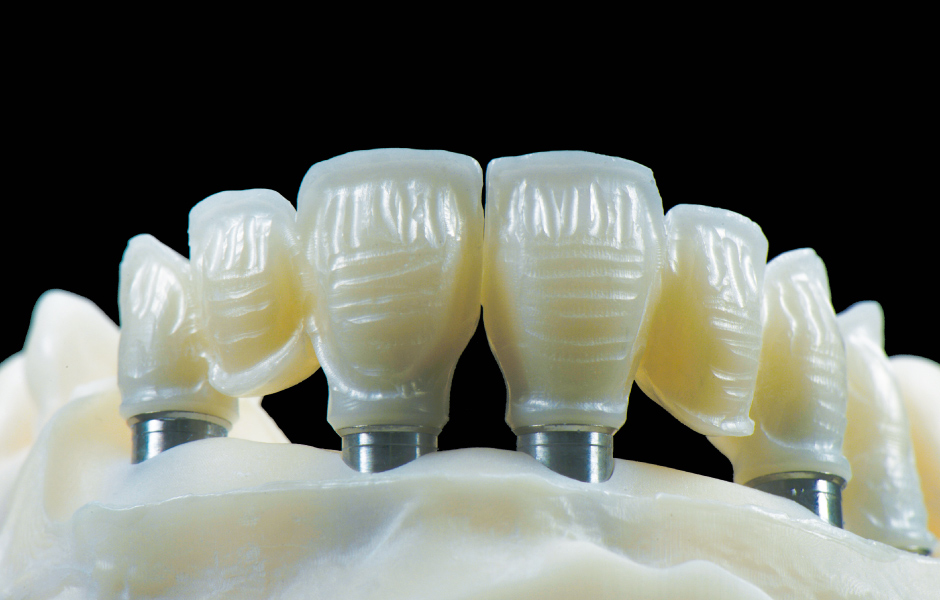

  • Obr. 31–32: Provizorní šroubovaný můstek kotvený implantáty z PMMA s nalepenými titanovými abutmenty.

    Obr. 31–32: Provizorní šroubovaný můstek kotvený implantáty z PMMA s nalepenými titanovými abutmenty.

  • Obr. 31–32: Provizorní šroubovaný můstek kotvený implantáty z PMMA s nalepenými titanovými abutmenty.

    Obr. 31–32: Provizorní šroubovaný můstek kotvený implantáty z PMMA s nalepenými titanovými abutmenty.

  • Obr. 33–34: Provizorní můstek připevněný v ústech.

    Obr. 33–34: Provizorní můstek připevněný v ústech.

  • Obr. 33–34: Provizorní můstek připevněný v ústech.

    Obr. 33–34: Provizorní můstek připevněný v ústech.

  • Obr. 35: Detailní záběr dosedu mezičlenu v místě gingivy.

    Obr. 35: Detailní záběr dosedu mezičlenu v místě gingivy.

  • Obr. 36: Zhojené měkké tkáně.

    Obr. 36: Zhojené měkké tkáně.

  • Obr. 37: Na zhojených měkkých tkáních lze vidět, co přesně znamená úspěšný management měkkých tkání.

    Obr. 37: Na zhojených měkkých tkáních lze vidět, co přesně znamená úspěšný management měkkých tkání.

  • Obr. 38: Jasně jsou vidět pseudopapily, které jsou výsledkem precizní práce parodontologa.

    Obr. 38: Jasně jsou vidět pseudopapily, které jsou výsledkem precizní práce parodontologa.

  • Obr. 39: Dostatečný prostor ve skusu pro vytvoření estetického řešení.

    Obr. 39: Dostatečný prostor ve skusu pro vytvoření estetického řešení.

  • Obr. 40, 41: Umístěná skenovací tělíska pro digitální otiskování – intraorální skenování.

    Obr. 40, 41: Umístěná skenovací tělíska pro digitální otiskování – intraorální skenování.

  • Obr. 40, 41: Umístěná skenovací tělíska pro digitální otiskování – intraorální skenování.

    Obr. 40, 41: Umístěná skenovací tělíska pro digitální otiskování – intraorální skenování.

  • Obr. 42 až 44: Editované intraorální skeny připravené k odeslání do 3D tiskárny k výrobě.

    Obr. 42 až 44: Editované intraorální skeny připravené k odeslání do 3D tiskárny k výrobě.

  • Obr. 42 až 44: Editované intraorální skeny připravené k odeslání do 3D tiskárny k výrobě.

    Obr. 42 až 44: Editované intraorální skeny připravené k odeslání do 3D tiskárny k výrobě.

  • Obr. 42 až 44: Editované intraorální skeny připravené k odeslání do 3D tiskárny k výrobě.

    Obr. 42 až 44: Editované intraorální skeny připravené k odeslání do 3D tiskárny k výrobě.

  • Obr. 45: Repliky implantátů připravené pro 3D tištěný model.

    Obr. 45: Repliky implantátů připravené pro 3D tištěný model.

  • Obr. 46–48: Detailní záběr přesného umístění replik implantátů do modelu (zacvaknutím).

    Obr. 46–48: Detailní záběr přesného umístění replik implantátů do modelu (zacvaknutím).

  • Obr. 46–48: Detailní záběr přesného umístění replik implantátů do modelu (zacvaknutím).

    Obr. 46–48: Detailní záběr přesného umístění replik implantátů do modelu (zacvaknutím).

  • Obr. 46–48: Detailní záběr přesného umístění replik implantátů do modelu (zacvaknutím).

    Obr. 46–48: Detailní záběr přesného umístění replik implantátů do modelu (zacvaknutím).

  • Obr. 49: Předpokládá se, že 3D tištěný model bude mít odnímatelnou flexibilní gingivální masku stejně jako model sádrový.

    Obr. 49: Předpokládá se, že 3D tištěný model bude mít odnímatelnou flexibilní gingivální masku stejně jako model sádrový.

  • Obr. 50: Odnímatelná gingiva je ideálně zhotovena tak, aby vytvořila oválný design dosedu u mezičlenů.

    Obr. 50: Odnímatelná gingiva je ideálně zhotovena tak, aby vytvořila oválný design dosedu u mezičlenů.

  • Obr. 51–52: Navrhování keramické náhrady – zirkonového můstku ve virtuálním prostředí.

    Obr. 51–52: Navrhování keramické náhrady – zirkonového můstku ve virtuálním prostředí.

  • Obr. 51–52: Navrhování keramické náhrady – zirkonového můstku ve virtuálním prostředí.

    Obr. 51–52: Navrhování keramické náhrady – zirkonového můstku ve virtuálním prostředí.

  • Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

    Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

  • Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

    Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

  • Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

    Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

  • Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

    Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

  • Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

    Obr. 53–57: Palatinální a okluzní plochy jsou plně zirkonové.

  • Obr. 58: Kreativní design bukálních ploch pomůže vytvořit velmi přirozeně působící náhradu.

    Obr. 58: Kreativní design bukálních ploch pomůže vytvořit velmi přirozeně působící náhradu.

Jeden z nejdůležitějších aspektů u provizorních náhrad je, že oblasti, které jsou v kontaktu s gingivou, by měly být ručně velmi pečlivě vyleštěny, aby se zabránilo retenci a hromadění plaku.

Obr. 33 a 34 ukazují provizorní šroubovaný můstek kotvený implantáty v ústech pacienta. Po zhojení modifikovaného štěpu pojivové tkáně lze připravit tkáňové lůžko pro dosedy mezičlenů (tzv. ovate pontics).

Zanoření do gingivy v místě postranních řezáků (UR2 a UL2) se může zdát příliš hluboké, ale usazení 1–1,5 mm do gingivy zajišťuje dostatečnou oporu pro mezičleny a vytváří velmi estetický efekt a dojem, že umělé zuby vyrůstají z dásně. Emergence profile takto vytvořených mezičlenů se příliš neliší od přirozených zubů (obr. 35).

Buďte v obraze

Chcete mít pravidelný přehled o nových článcích na tomto webu, akcích a dalších novinkách? Přihlaste se k odběru newsletteru.

Odesláním souhlasíte s našimi zásadami zpracování osobních údajů.

Postup skenování

Po zhojení měkkých tkání jsou jasně patrny obloukovité kontury a pseudopapily (obr. 36–39), které jsou výsledkem skvělé práce parodontologa, profesora France Lamberta.

Zaujala vás ukázka článku?

Předplaťte si online obsah StomaTeamu a získejte neomezený přístup ke kompletnímu odbornému obsahu a řadu výhod pro předplatitele

chci předplatné
Informace o autorech: zobrazit skrýt
Luc Rutten, MDT
Patrick Lutten, MDT
