Digitální workflow s přidanou hodnotou

11. 7. 2023 | Dr. Marco Tudts | Bob Bosman Elst, Belgie

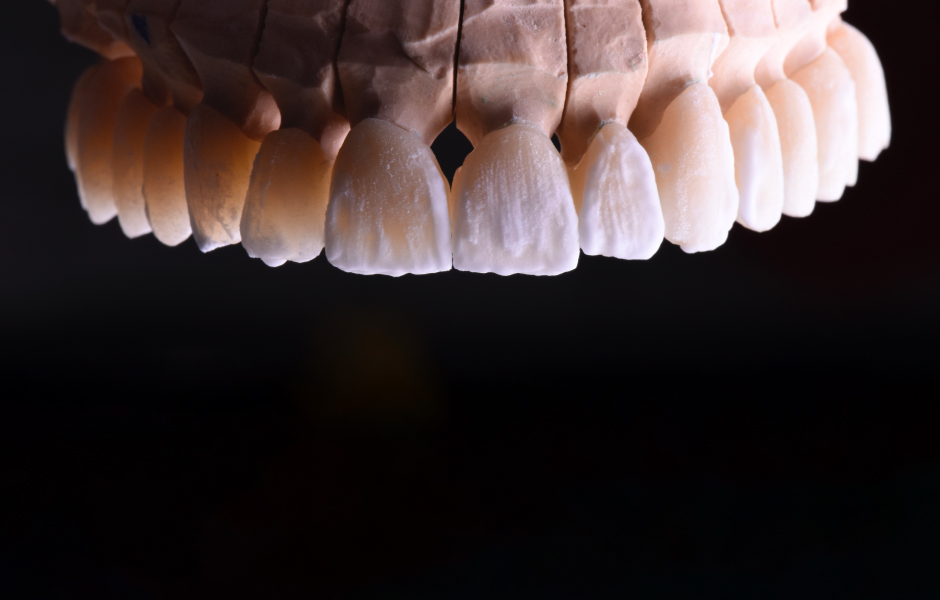

Celková rekonstrukce abradovaného chrupu zirkonovými náhradami

61letý pacient trpěl výrazným opotřebením zubů, které lze v závislosti na příčině klasifikovat jako atrici, abrazi nebo erozi. Došlo ke ztrátě přirozené linie úsměvu (obr. 1). Pacient byl povahou extrovert a nový krásný úsměv by tedy pozitivně ovlivnil jeho společenský život. Destruktivní opotřebení zubů si vyžádalo několik endodontických ošetření a mělo za následek dysfunkci TMK, což bylo způsobeno ztrátou vertikálního rozměru skusu zapříčiňující napětí a únavu svalů. Silná abraze zubů tedy měla za následek patologie zubní dřeně, morfologické změny chrupu vedoucí k disharmonii okluze, ztrátu vertikálního rozměru skusu a narušení žvýkací funkce chrupu. Při takovémto stavu jsou nezbytná komplexní ošetření, jako je endodontické, parodontologické a protetické v podobě celoplášťových zubních náhrad.

Byl pořízen digitální otisk výchozího stavu chrupu a na 3D tiskárně vytištěn hlavní pracovní model. V softwaru Exocad byl pomocí modulu „Digital Smile Creator“ vytvořen digitální wax-up a následně na jeho základě vytištěn mock-up. Byly použity rozměry zubu podle doporučení Maura Fradeaniho o délce 10,8 mm a šířce 8,4 mm, což odpovídalo biotypu pacienta a představovalo výchozí bod pro jeho rehabilitaci. Byla naplánována zkouška mock-upu v ústech. Bylo nutno zvětšit vertikální rozměr o několik milimetrů a pacient chtěl svůj úsměv nenápadně omladit tak, aby působil co nejpřirozeněji a zároveň poskytoval veškeré pohodlí vyvážené okluze.

Navržený digitální wax-up byl vytištěn jako mock-up na 3D tiskárně z materiálu GC Temp PRINT v podobě fazet, čili modelu předpokládaného rozsahu rekonstrukce korunek zubů, aby jej bylo možno umístit na frontální zuby ve výchozím stavu (obr. 2). Tento krok umožnil vyhodnotit estetiku, ale zároveň i reakci svalů na novou výšku skusu. Pacient si také mohl vzít mock-up domů, kde jej mohl spolu s blízkými v klidu vyhodnotit. Remodelace úsměvu je skutečně zásadním počinem, a proto je nutno pacientovi poskytnout tolik času, kolik potřebuje, včetně všech dostupných pomůcek. Po získání souhlasu pacienta bylo možné pokračovat v dohodnutém terapeutickém plánu. Virtuální mock-up byl použit jako výchozí pro návrh provizorních korunek v softwaru Exocad, které byly následně vytištěny na 3D tiskárně z materiálu GC Temp PRINT odstínu Light.

Po preparaci zubů byly provizorní korunky, jejichž krčkový okraj byl opískován (velikost zrn 50 µm) pro zajištění pevného spojení s použitým rebazovacím materiálem, v ordinaci rebazovány kompozitem G-ænial Universal Injectable odstínu A2 (obr. 3a) a ručně vyleštěny – alternativou k leštění je glazování materiálem GC OPTIGLAZE color (obr. 3b).

Obr.1: Úsměv před ošetřením.
Obr. 2: Mock-up (GC Temp PRINT) v ústech.
Obr. 3a: Provizorní náhrady vytištěné na 3D tiskárně, rebazované materiálem G-ænial Universal Injectable.
Obr. 3b: Vytištěné provizorní náhrady v ústech.
Obr. 4: Úsměv s dlouhodobě provizorními náhradami ze zirkonu individualizovanými pastami Initial Lustre Pastes NF.
Obr. 5a: Silikonový klíč na provizorních náhradách.
Obr. 5b: Silikonový klíč na zirkonové konstrukci pro stálou náhradu.
Obr. 6: Na konstrukci byl nanesen efekt Lustre Pastes NF (a), který byl ve frontálním úseku poprášen materiálem Clear Fluorescence CL-F (b) a následovalo wash pálení (c).
Obr. 6: Na konstrukci byl nanesen efekt Lustre Pastes NF (a), který byl ve frontálním úseku poprášen materiálem Clear Fluorescence CL-F (b) a následovalo wash pálení (c).
Obr. 6: Na konstrukci byl nanesen efekt Lustre Pastes NF (a), který byl ve frontálním úseku poprášen materiálem Clear Fluorescence CL-F (b) a následovalo wash pálení (c).
Obr. 7: Modelace krčků.
Obr. 8: Při nanášení dentinu se pomocí silikonového klíče kontroluje horizontální linie.
Obr. 9a, b: Modelace mamelonů a krčkové oblasti.
Obr. 9a, b: Modelace mamelonů a krčkové oblasti.
Obr. 10: Střední řezák po dokončení mamelonů.
Obr. 11: Po vypálení vnitřní struktury fazet.
Obr. 12a, b: Nanesení a vypálení sklovinné vrstvy.
Obr. 13 a–b: Korekce tvaru, vypálení a vyleštění.
Obr. 13 a–b: Korekce tvaru, vypálení a vyleštění.
Obr. 14: Preparované zuby před fixací náhrad.
Obr. 14: Preparované zuby před fixací náhrad.
Obr. 15: Obr. 14: Preparované zuby před fixací náhrad.
Obr. 16: Konečný výsledek při skusu.
Obr. 17: Noční chránič (Night Guard) za účelem ochrany náhrad a parodontálních tkání pacienta.
Obr. 18: Konečný výsledek: pacient spokojený s estetikou a funkčností nového úsměvu.

Vertikální rozměr byl zvětšen o 8 mm. Aby bylo jisté, že to bude pacientovi pohodlné, byly mu na zhodnocení nové situace ponechány 3 měsíce. Pacient netrpěl bolestmi hlavy, svalovým napětím ani jinými problémy. Po fázi zvykání si na rekonstrukci mezičelistních vztahů byla provedena gingivektomie malého rozsahu spolu s lehkou korekcí kosti. Byl pořízen otisk a vyrobeny dlouhodobé provizorní náhrady ze zirkonu, které byly na povrchu individualizovány pomocí barevných efektů Lustre Pastes NF (v portfoliu společnosti GS již nahrazeno materiálem stejného použití Lustre Pastes ONE) a provizorně nacementovány (obr. 4). Kontrola byla naplánována za 3 měsíce. Během této doby došlo k zahojení měkkých a tvrdých tkání po provedeném chirurgickém zákroku na parodontu.
