Frikční prvky v kombinované náhradě vyrobené pomocí CAD/CAM: 100% CAD/CAM estetika

28. 11. 2017 | ZT Michele Frapporti – Zirkonzahn Education Center Brunico, Itálie | ZT Gabriele Agosti – Dental Passion, Amsterdam, Nizozemsko

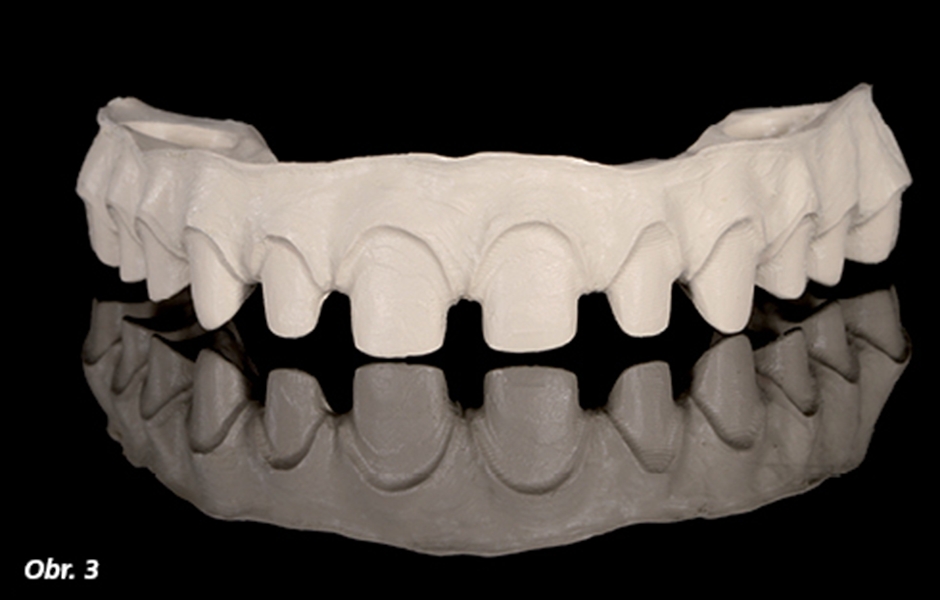

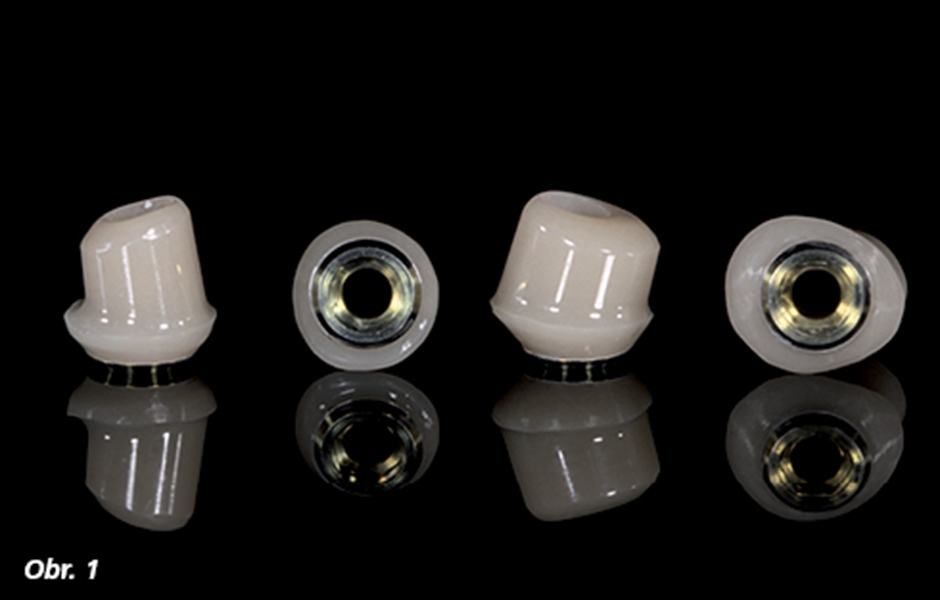

Níže uvedené sdělení zachycuje zhotovení hybridní celkové náhrady pro horní čelist kotvené čtyřmi implantáty za pomoci CAD/CAM technologie. Náhrada obsahuje následující prvky: 4 teleskopické korunky (ICE Zirkon Transluzent) zhotovené na titanových abutmentech a kotvené k implantátům šroubkem (obr. 1), 4 matrice (Tecno Med) (obr. 2), 1 základní konstrukci (Tecno Med Mineral) (obr. 3) a 12 korunek (Prettau® Anterior® Multistratum®). Digitální modelace komponent byla provedena v softwaru Zirkonzahn.Modellier.

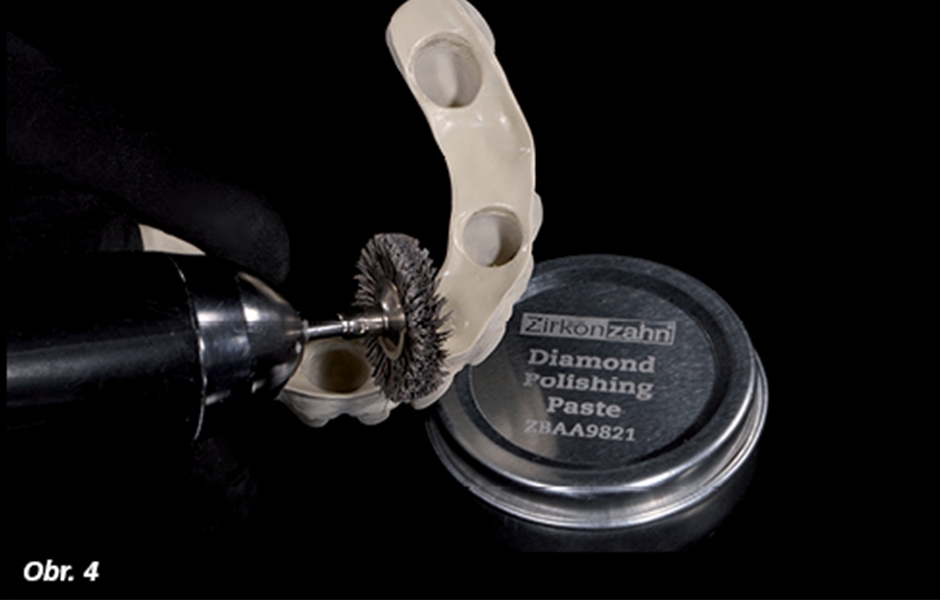

Ze všeho nejdříve se na základě digitálních titanových bází naplánují teleskopické korunky, které se následně vyfrézují, sintrují, zdokonalí pomocí paralelometru a vyleští (obr. 4). Jako základ pro design matric jsou dokončené teleskopické korunky digitalizovány (Scanner S600 ARTI), na základě skenu jsou naplánovány a vyfrézovány matrice.

Nová funkce softwaru, kterou Zirkonzahn nazval „Thimble“, umožňuje plánování základních konstrukcí, zirkonových struktur a frikčních prvků vyrobených pomocí CAD/CAM technologie v rámci jednoho digitálního pracovního kroku. Navržené struktury jsou vyfrézovány na frézovacím přístroji M4 Wet Heavy Metal, a to v jednom procesu frézování.

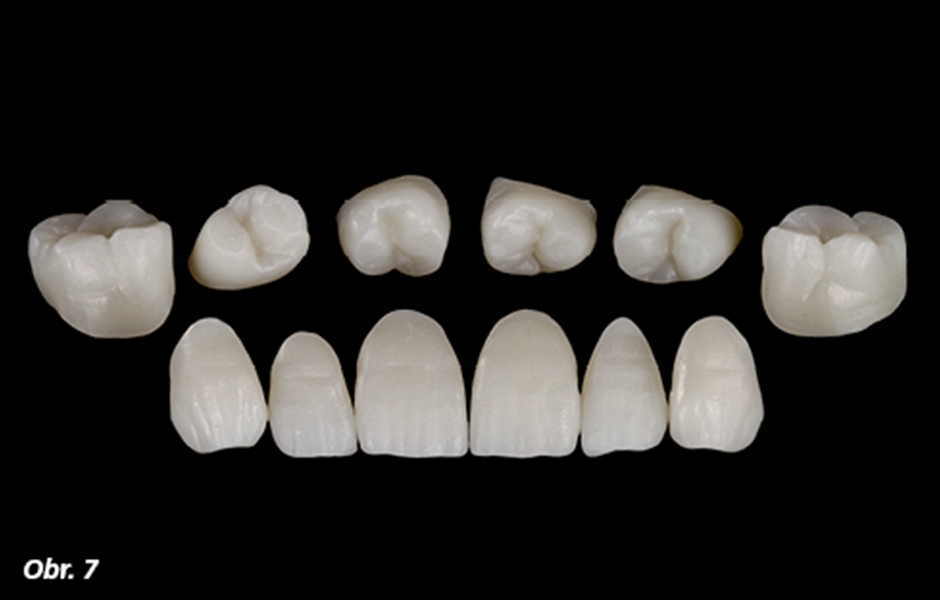

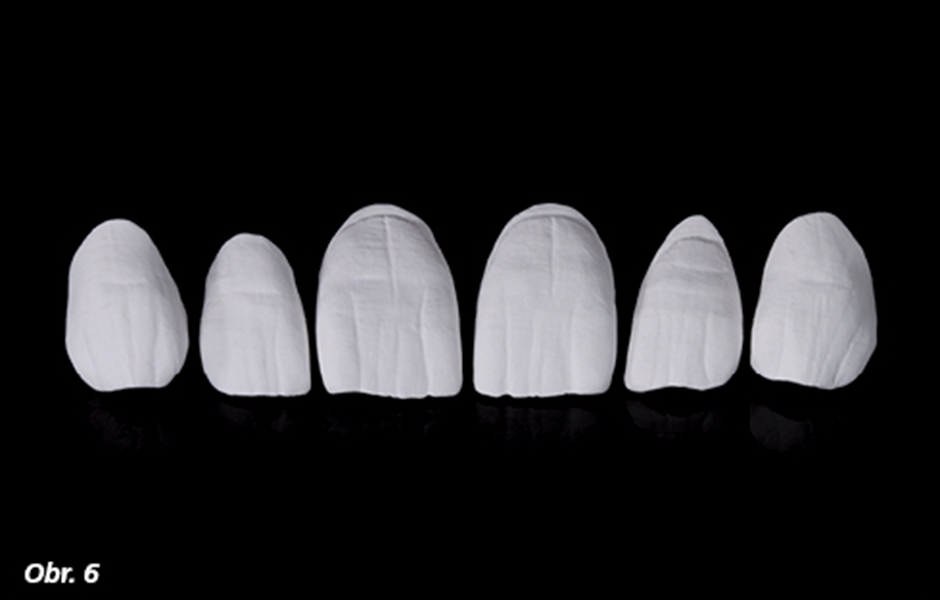

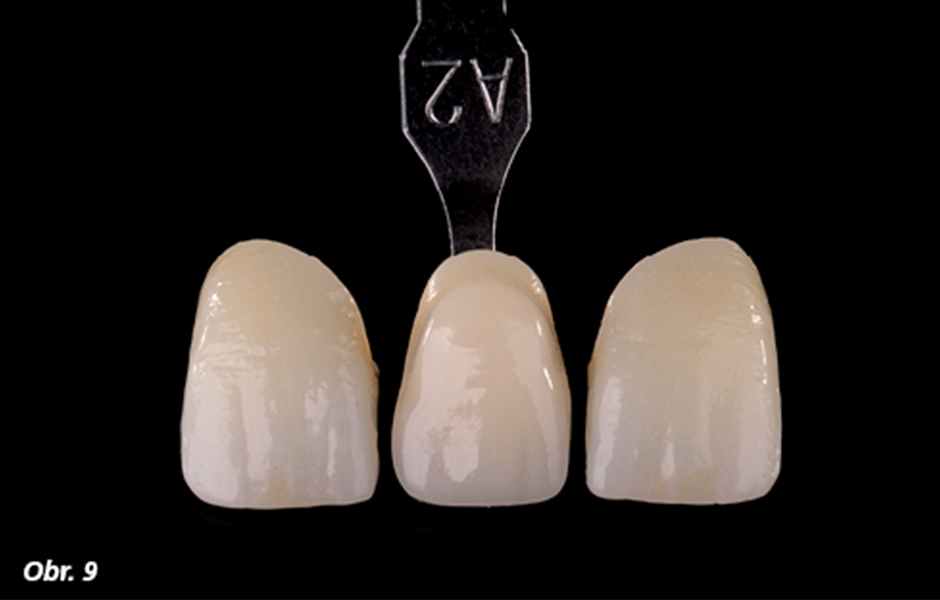

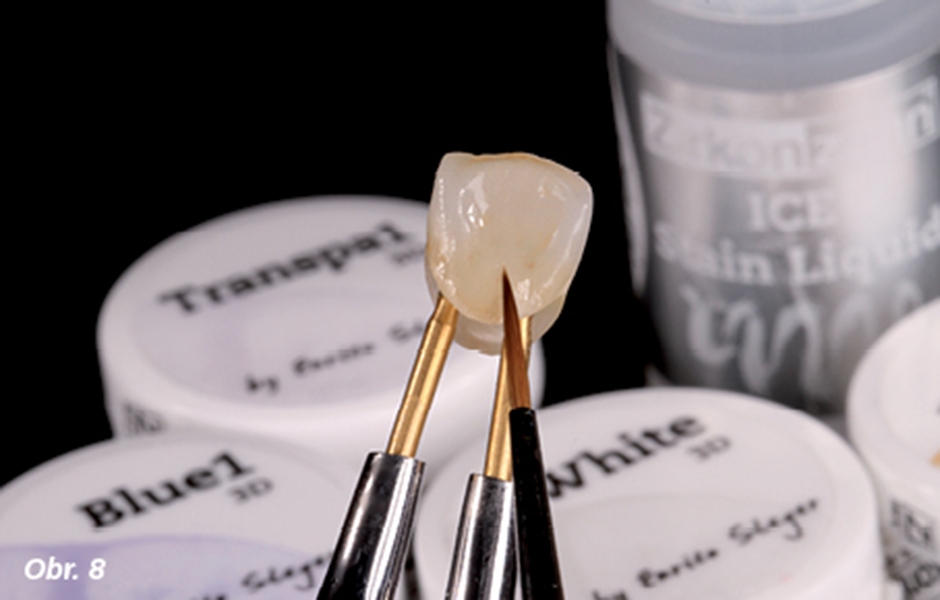

Dokončování jednotlivých korunek (obr. 5, 6) spočívá pouze v následujících krocích: sintrování, individualizace barvivy ICE Zirkon 3D Stains by Enrico Steger, nanesení nové fluorescentní glazury Zirkonzahn a vypálení v keramické peci (obr. 7, 8). Výsledkem jsou estetické samostatné korunky s přirozeným jasem (obr. 9).

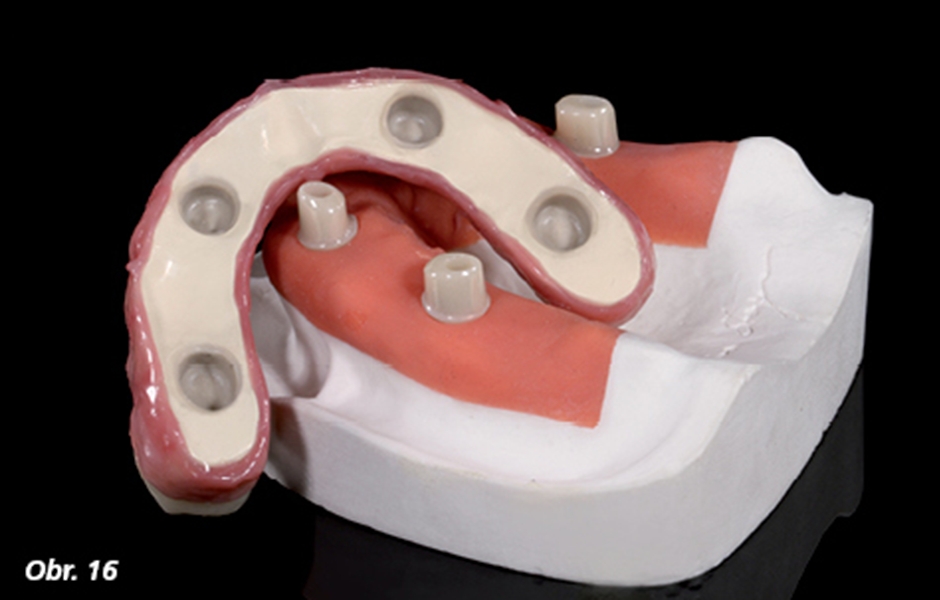

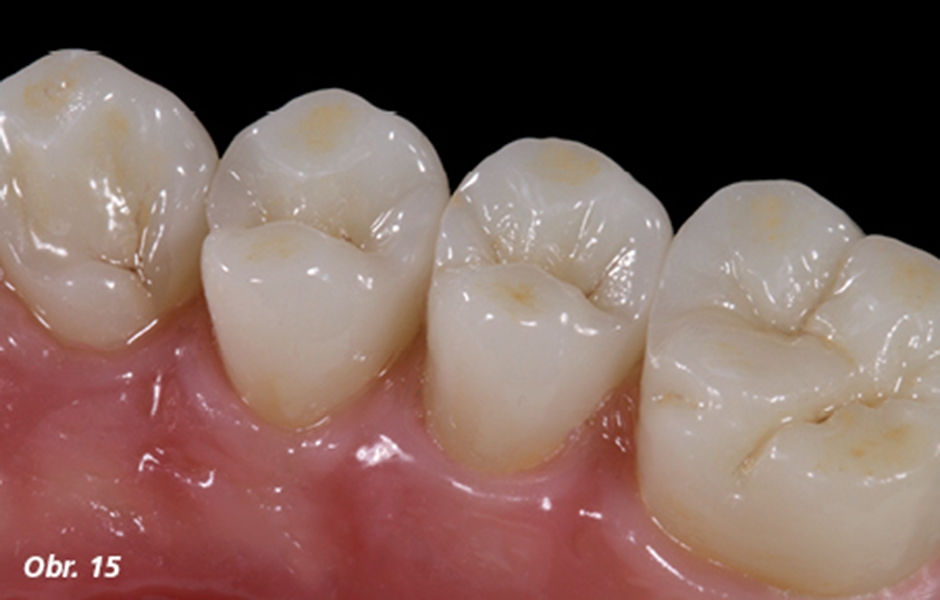

Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem (obr. 10–12) a byla navrstvena a vyleštěna gingivální část náhrady (Gingiva-Composites) (obr. 13). Finální protéza byla připravena pro vložení do úst pacienta (obr. 14–17).

Reklama

PRETTAU® ANTERIOR® MULTISTRATUM®

  • Vysoce translucentní probarvený zirkon s přirozeným vícebarevným odstínem pro výrobu jednotlivých korunek, inlejí, onlejí, fazet i tříčlenných můstků (celoplášťových náhrad nebo redukovaných struktur pro vrstvení keramiky)
  • Vícebarevný odstín reprodukuje přirozené barvy od dentinu po sklovinu a není již nutné ruční dobarvování náhrady před sintrováním (k dostání v odstínech A1–D4)
  • Po sintrování možnost individualizace pomocí ICE Zirkon Stains Prettau® a ICE Zirkon 3D Stains by Enrico Steger
  • Vysoká pevnost v ohybu (> 600 MPa)

Pro více kazuistik navštivte www.zirkonzahn.com

Publikováno: StomaTeam 6/2017

  • Náhrada obsahuje následující prvky: 4 teleskopické korunky (ICE Zirkon Transluzent) zhotovené na titanových abutmentech a kotvené k implantátům šroubkem

    Náhrada obsahuje následující prvky: 4 teleskopické korunky (ICE Zirkon Transluzent) zhotovené na titanových abutmentech a kotvené k implantátům šroubkem

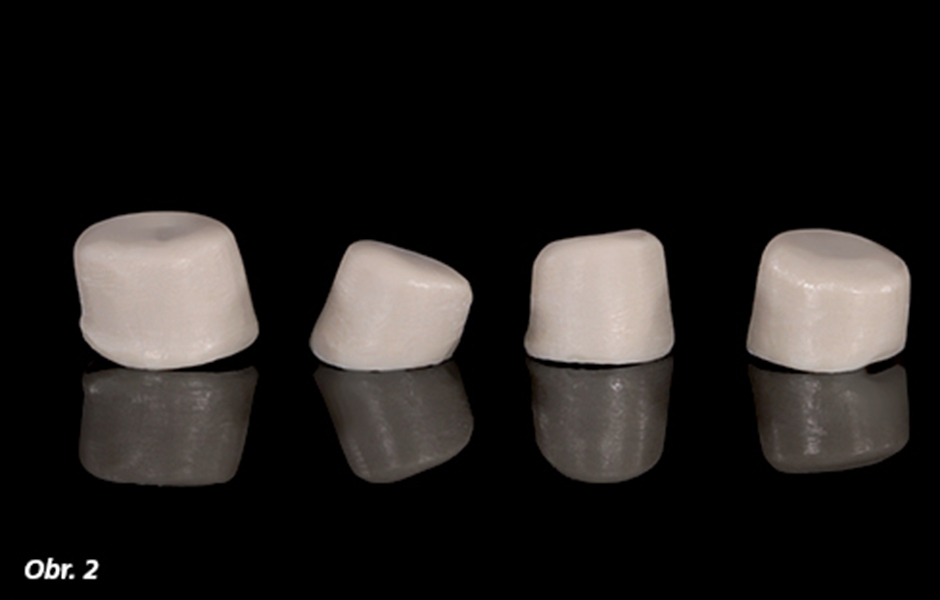

  • Náhrada obsahuje následující prvky: matrice

    Náhrada obsahuje následující prvky: matrice

  • Náhrada obsahuje následující prvky: 1 základní konstrukce (Tecno Med Mineral)

    Náhrada obsahuje následující prvky: 1 základní konstrukce (Tecno Med Mineral)

  • Teleskopické korunky se následně vyfrézují, sintrují, zdokonalí pomocí paralelometru a vyleští

    Teleskopické korunky se následně vyfrézují, sintrují, zdokonalí pomocí paralelometru a vyleští

  • Dokončování jednotlivých korunek spočívá pouze v následujících krocích: sintrování, individualizace barvivy ICE Zirkon 3D Stains by Enrico Steger

    Dokončování jednotlivých korunek spočívá pouze v následujících krocích: sintrování, individualizace barvivy ICE Zirkon 3D Stains by Enrico Steger

  • Dokončování jednotlivých korunek spočívá pouze v následujících krocích: sintrování, individualizace barvivy ICE Zirkon 3D Stains by Enrico Steger

    Dokončování jednotlivých korunek spočívá pouze v následujících krocích: sintrování, individualizace barvivy ICE Zirkon 3D Stains by Enrico Steger

  • Dokončování jednotlivých korunek spočívá v nanesení nové fluorescentní glazury Zirkonzahn a vypálení v keramické peci

    Dokončování jednotlivých korunek spočívá v nanesení nové fluorescentní glazury Zirkonzahn a vypálení v keramické peci

  • Dokončování jednotlivých korunek spočívá v nanesení nové fluorescentní glazury Zirkonzahn a vypálení v keramické peci

    Dokončování jednotlivých korunek spočívá v nanesení nové fluorescentní glazury Zirkonzahn a vypálení v keramické peci

  • Výsledkem jsou estetické samostatné korunky s přirozeným jasem

    Výsledkem jsou estetické samostatné korunky s přirozeným jasem

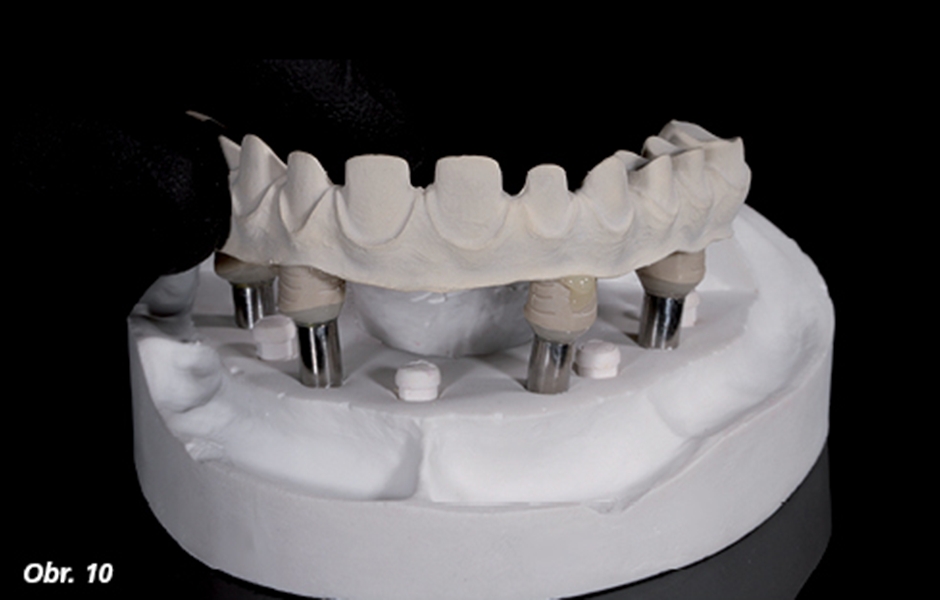

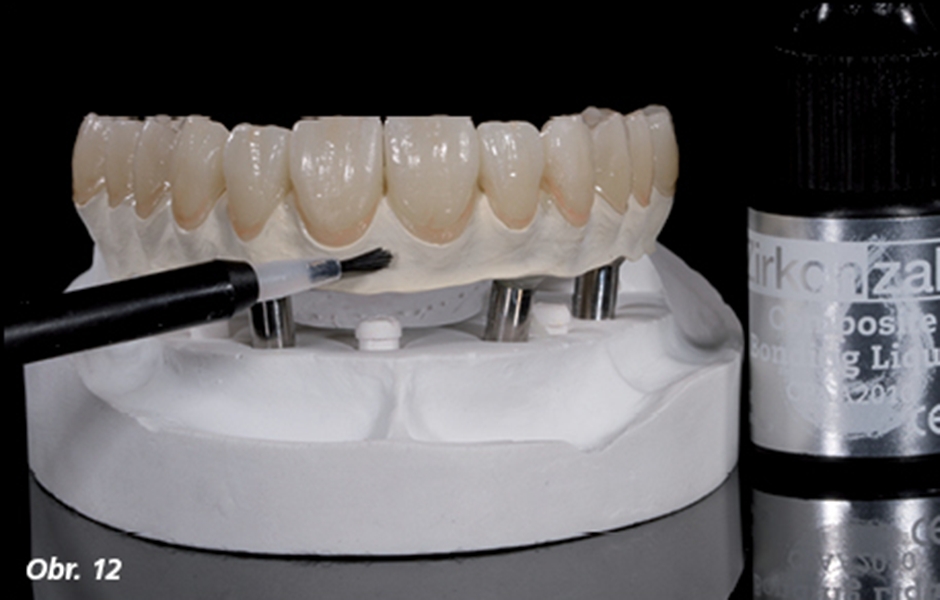

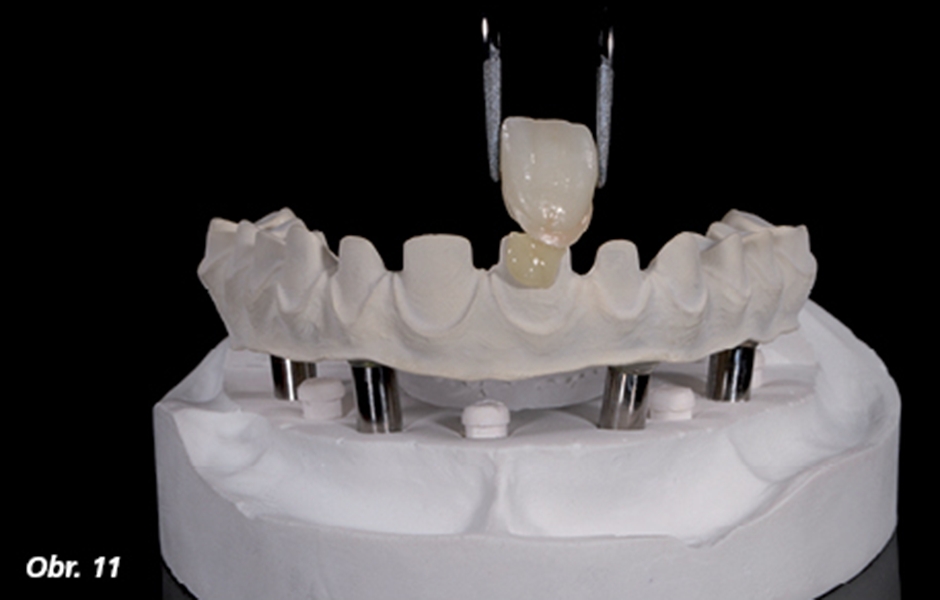

  • Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem

    Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem

  • Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem

    Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem

  • Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem

    Nakonec byly matrice a jednotlivé korunky spojeny s nosnou konstrukcí cementem

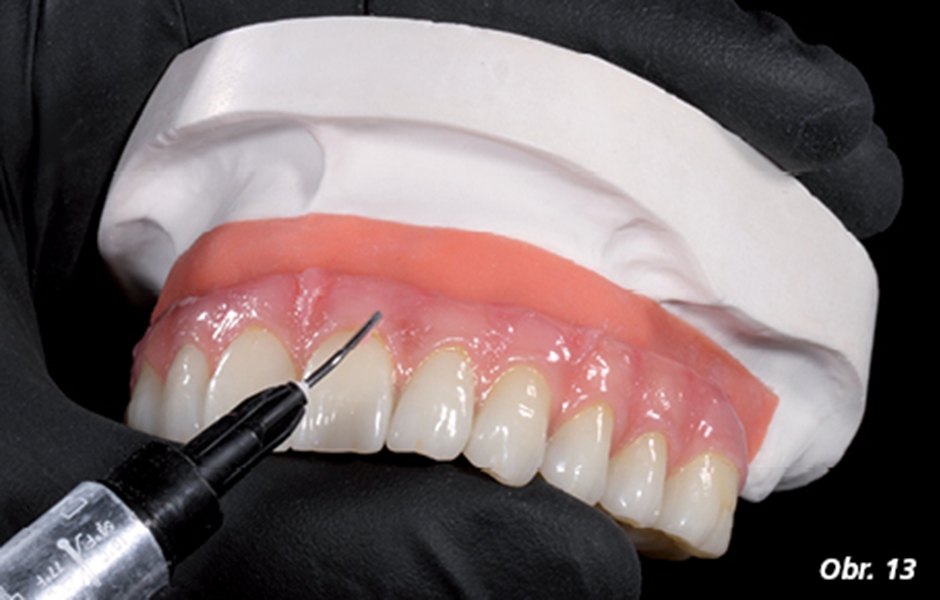

  • A byla navrstvena a vyleštěna gingivální část náhrady (Gingiva-Composites)

    A byla navrstvena a vyleštěna gingivální část náhrady (Gingiva-Composites)

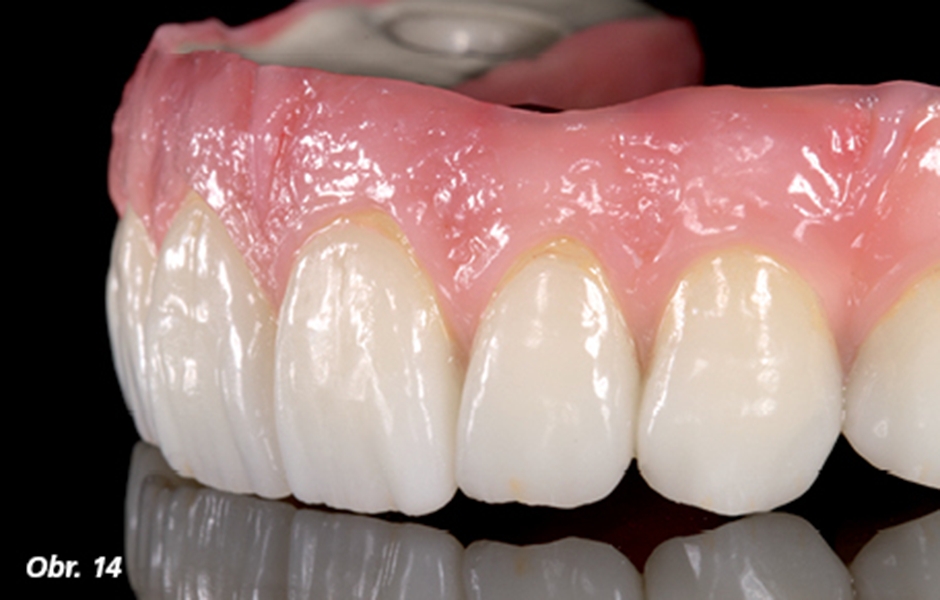

  • Finální protéza byla připravena pro vložení do úst pacienta

    Finální protéza byla připravena pro vložení do úst pacienta

  • Finální protéza byla připravena pro vložení do úst pacienta

    Finální protéza byla připravena pro vložení do úst pacienta

  • Finální protéza byla připravena pro vložení do úst pacienta

    Finální protéza byla připravena pro vložení do úst pacienta

  • Finální protéza byla připravena pro vložení do úst pacienta

    Finální protéza byla připravena pro vložení do úst pacienta
