Použití technologie Cone Beam v ortodoncii

Edward Y. Lin, USA

V době, kdy byla zubním lékařům představena výpočetní tomografie využívající kuželovitý paprsek záření (Cone Beam CT, CBCT), vstoupila v 90. letech zubní profese do nové éry radiodiagnostického zobrazování. CBCT vytvoří trojrozměrný obraz rychleji a snadněji než konvenční lékařské CT a poskytuje více informací než 2D obraz. Umožňuje přesné multiplanární trojrozměrné zobrazení, které přesně vyhovuje potřebám napříč všemi stomatologickými specializacemi (Bourgeois, 2007). I ti zubní lékaři, kteří nemají CBCT ve své praxi, posílají pacienty na CT vyšetření do nemocnic na rentgenologická oddělení. Ve srovnání s tradičním lékařským CT má CBCT zobrazování maxilofaciální oblasti četné výhody: větší přesnost, zkrácení doby skenování, nižší dávku záření i nižší náklady (Cho et al., 2008).


Základy CBCT technologie

Mezi metodou snímání obrazu u konvenčního lékařského CT a CBCT existují zásadní rozdíly. Klasická CT emitují paprsky ve tvaru vějířů a shromažďují data z jednotlivých řezů a poté je znovu sestavují. U CBCT snímá data paprsek ve tvaru kužele a skenuje celou oblast zájmu při jediné rotaci. Snímky Cone Beam mohou být provedeny za pouhých 8,9 sekund a rekonstruovány za méně než 30 sekund (obr. 1). Snímky jsou připraveny k okamžitému prohlížení, jsou rozměrově přesné a nejsou nijak zvětšeny – zobrazení je v poměru 1 : 1 (Ballrick et al., 2008).

CBCT přístroje jsou k dispozici s nabídkou několika velikostí zobrazovaného objemu. Úplný nebo rozšířený zobrazovaný objem nabízí obrazová data téměř celé lebky, zatímco středně velký objem zachycuje jednu nebo obě čelisti až do oblasti  temporomandibulárního kloubu. Malý zobrazovaný objem pak zachycuje okolí několika zubů. Každá z těchto velikostí zobrazovaného objemu může být vhodnější pro určité specializace. Například ortodontisté vyžadují, aby na rentgenových snímcích byly viditelné kraniofaciální anatomické orientační body, bez kterých nelze vytvořit léčebný plán, a proto je pro tuto specializaci doporučeno využívat přístroje s celým nebo velkým polem. Při rekonstrukčních a ortognátních operacích obličeje umožňuje úplný zobrazovaný objem detailní pohled na veškeré struktury obličeje a anatomické vztahy (Howerton, 2009).

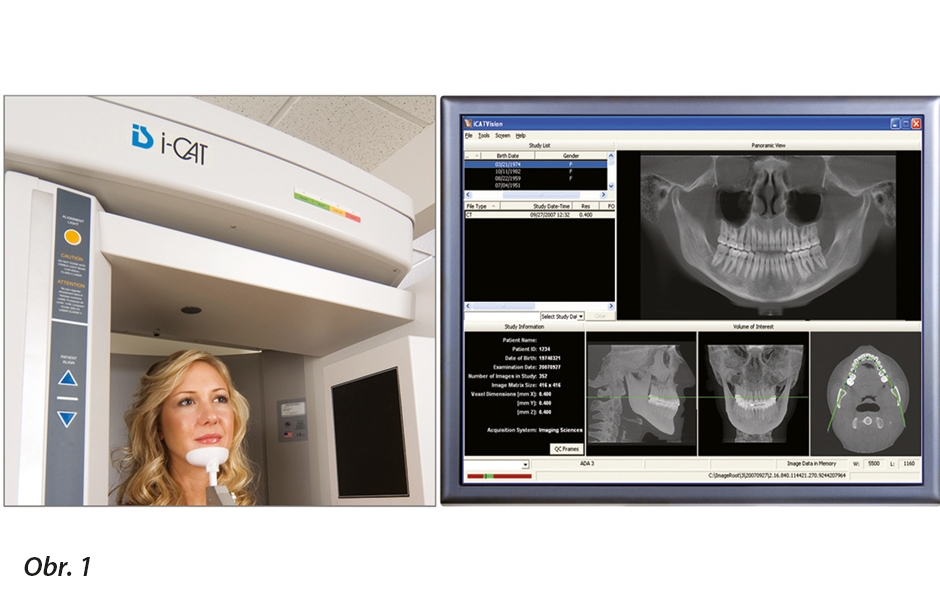

  • CBCT poskytuje rychlé skenování a okamžitou rekonstrukci (obrázek publikován se svolením i-CAT)

    CBCT poskytuje rychlé skenování a okamžitou rekonstrukci (obrázek publikován se svolením i-CAT)

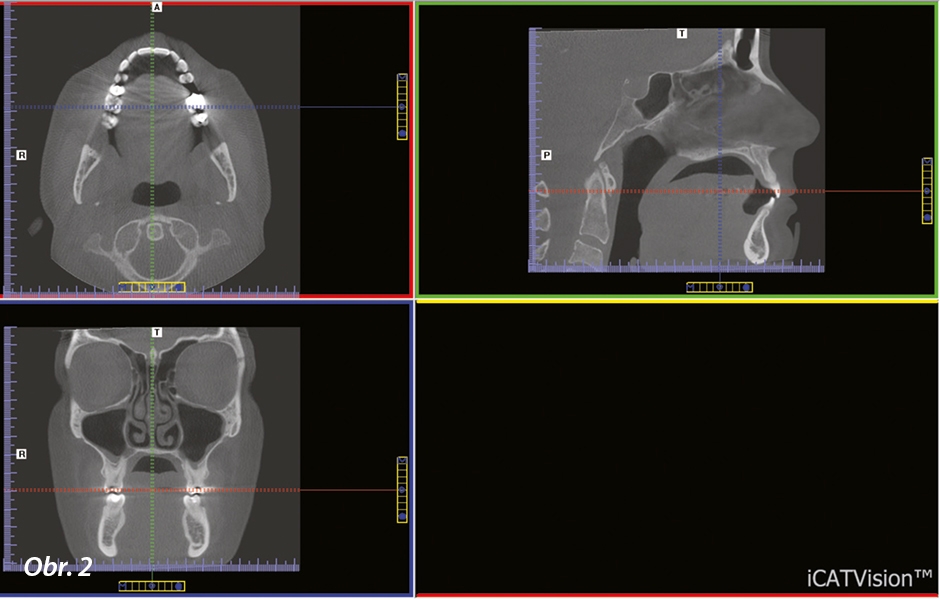

  • Software CBCT umožňuje zhotovit axiální, koronální a sagitální řez

    Software CBCT umožňuje zhotovit axiální, koronální a sagitální řez

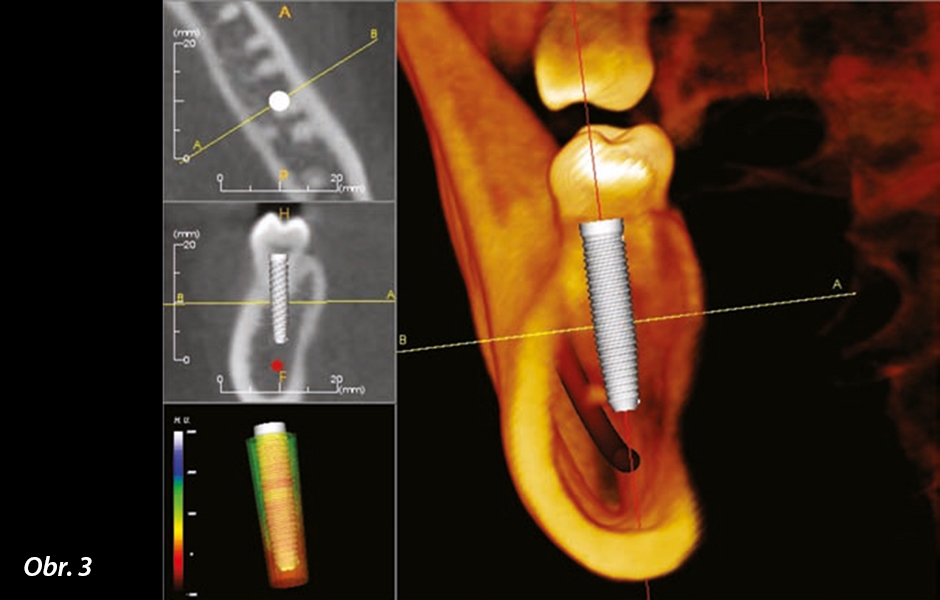

  • CBCT sken (i-CAT), jak je viditelný v softwaru pro 3D plánování (InVivoDental) (obrázek publikován se svolením Anatomage)

    CBCT sken (i-CAT), jak je viditelný v softwaru pro 3D plánování (InVivoDental) (obrázek publikován se svolením Anatomage)

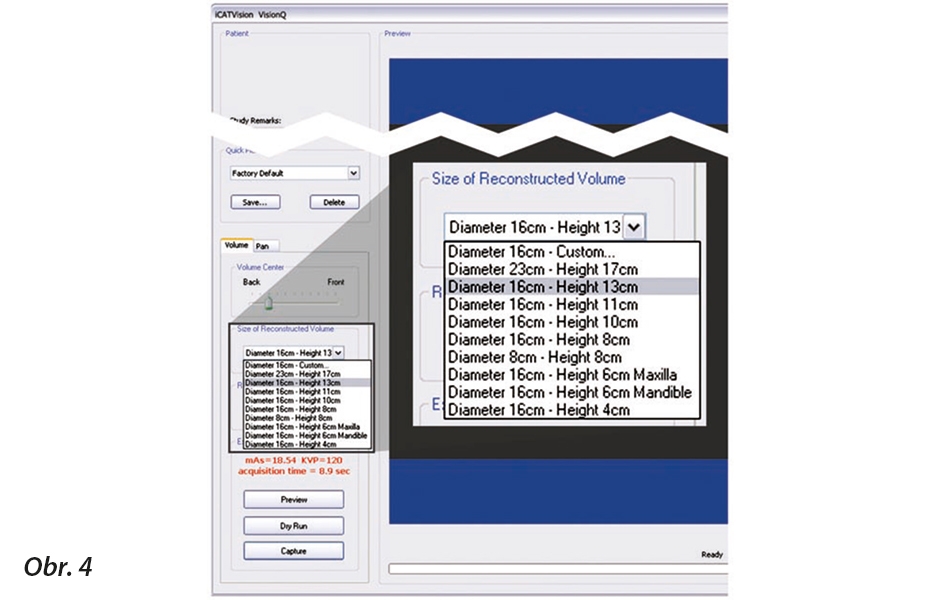

  • Nastavení nabízí mnoho velikostí zobrazovaného objemu (obrázek publikován se svolením i-CAT)

    Nastavení nabízí mnoho velikostí zobrazovaného objemu (obrázek publikován se svolením i-CAT)

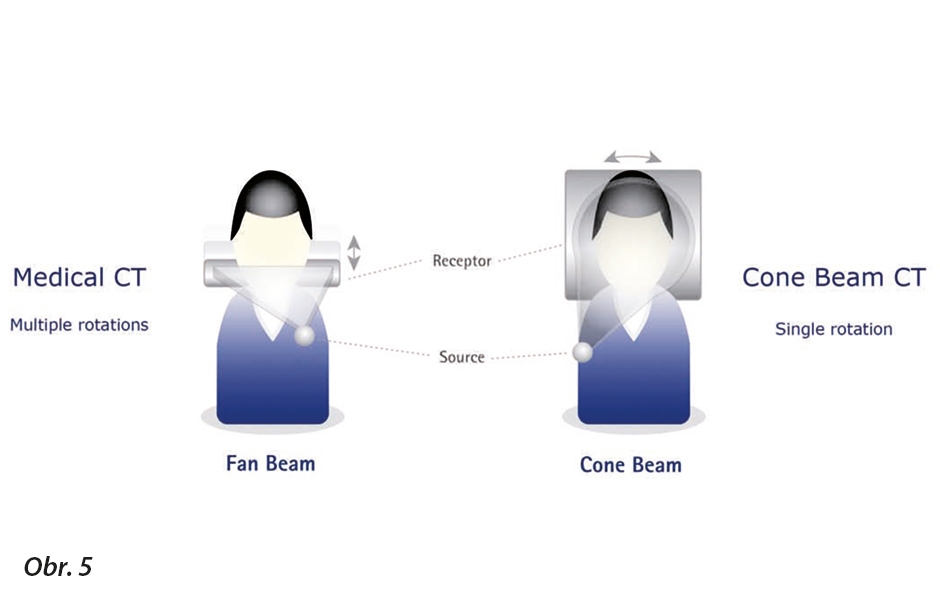

  • CT versus 3D sken (obrázek publikován se svolením společnosti Gendex)

    CT versus 3D sken (obrázek publikován se svolením společnosti Gendex)

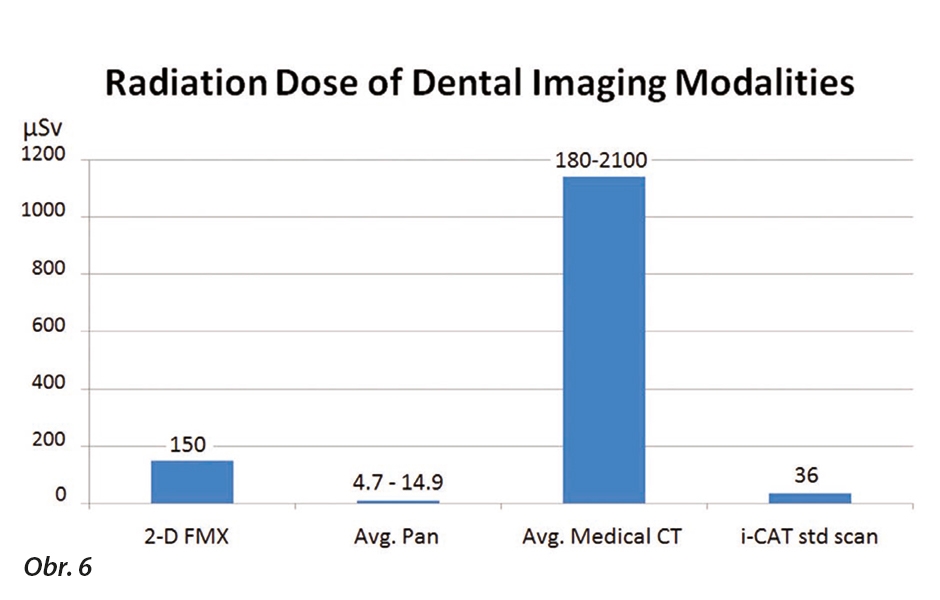

  • Srovnání dávky pro různá zobrazení

    Srovnání dávky pro různá zobrazení

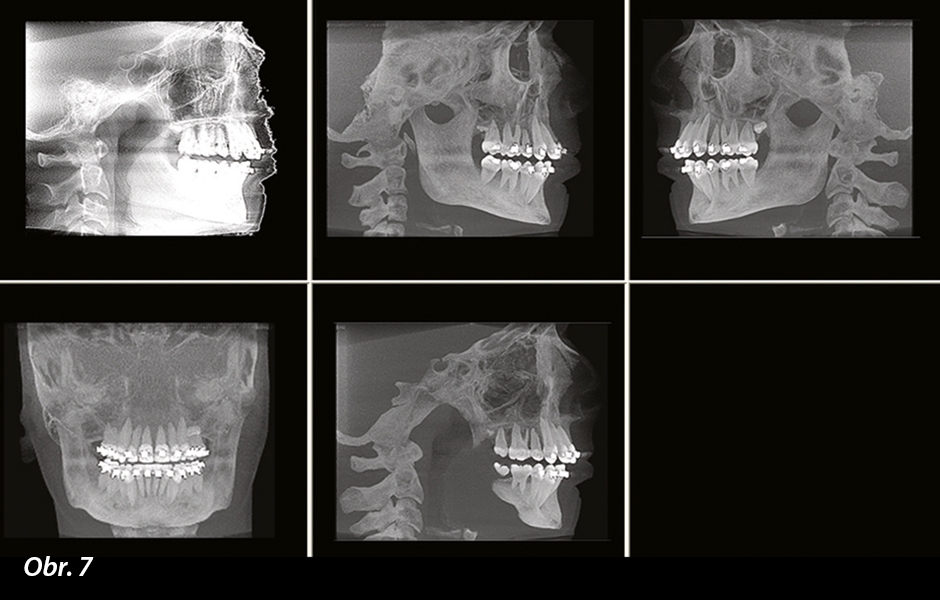

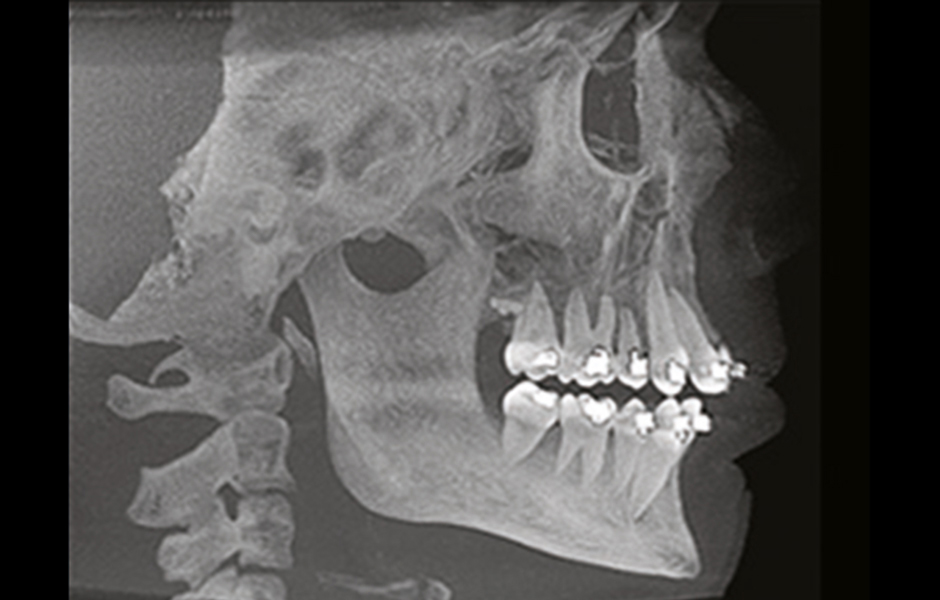

  • Kefalometrické pohledy konstruované z 3D skenování (obrázek publikován se svolením i-CAT)

    Kefalometrické pohledy konstruované z 3D skenování (obrázek publikován se svolením i-CAT)

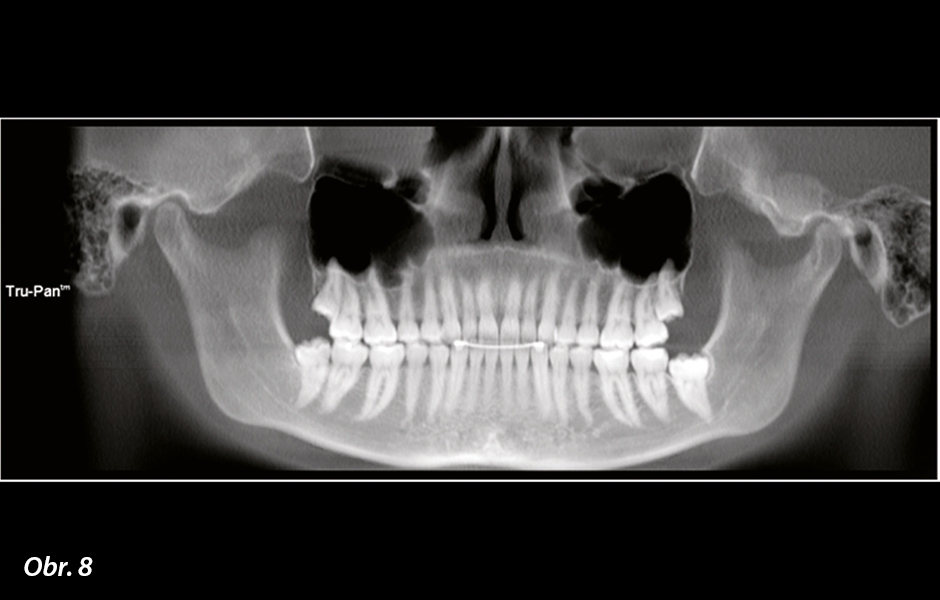

  • Rekonstruované OPG z 3D skenování (Tru-Pan)

    Rekonstruované OPG z 3D skenování (Tru-Pan)

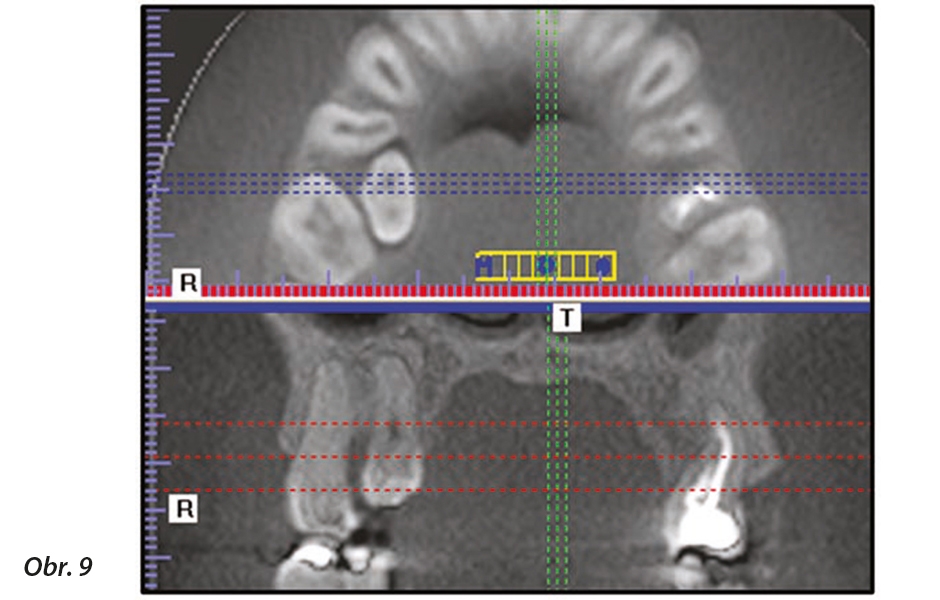

  • CBCT nabízí přesnou lokalizaci retinovaných zubů ve třech rozměrech

    CBCT nabízí přesnou lokalizaci retinovaných zubů ve třech rozměrech

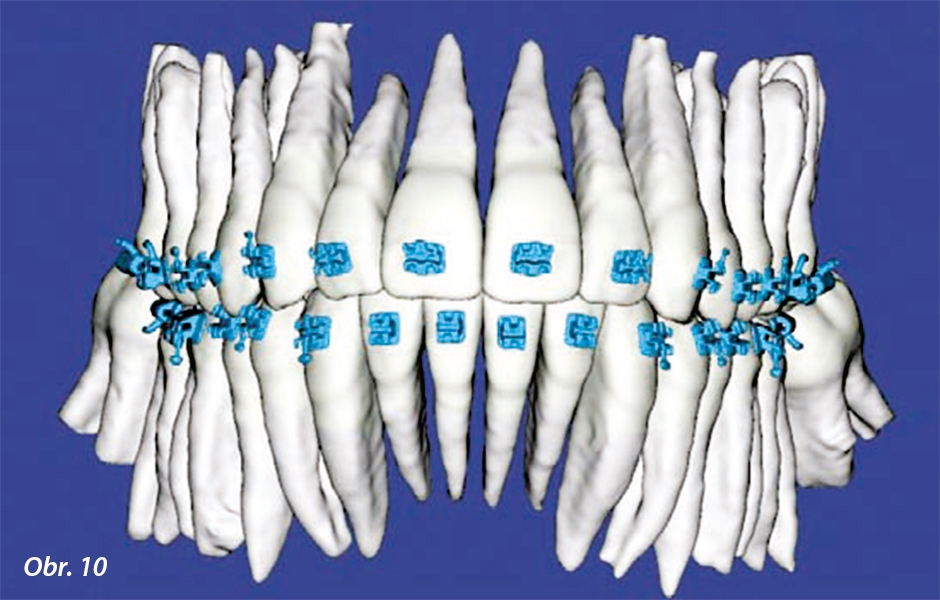

  • CBCT radiodiagnostická data v CAD plánovacím softwaru pro ortodoncii (i-CAT sken v SureSmile)

    CBCT radiodiagnostická data v CAD plánovacím softwaru pro ortodoncii (i-CAT sken v SureSmile)

Jakmile je skenování dokončeno, 3D zobrazovací software umožní přesně replikovat polohu, tvary a měření skenovaných oblastí: horní a dolní čelisti, kloubů, nosní dutiny i vedlejších dutin nosních a dalších tkání až po krční páteř. Navíc tato zobrazovací metoda může vytvářet axiální, koronální a sagitální řezy, které dříve nebylo možno získat (obr. 2). V rámci softwaru lze tyto řezy přesně určit a rotovat v rámci diagnostiky a plánování léčby.

Přečtěte si také:

Data zachycená během skenování se ukládají ve formátu DICOM (Digital Imaging and Communications in Medicine), což je standard pro zpracování, ukládání, tisk a přenos informací v lékařských zobrazovacích metodách (Howerton et al., 2008). Přenositelnost těchto údajů umožňuje lékařům používat různé 3D plánovací programy (obr. 3). Ne všechna skenovaná data jsou vytvořena stejně: zachycená data mohou mít „digitální šum“ vlastní digitální informace. To může způsobit rozmazání 3D obrazů v nativních a nekompatibilních softwarových programech. Předtím, než investujete do určité technologie, zjistěte si, jak se data každého stroje objevují v softwaru třetích stran, nebo se zeptejte v laboratoři, která  racuje s mnoha datovými soubory, které z přístrojů mají nejmenší šum.

Zaujala vás ukázka článku?

Staňte se členem klubu StomaTeam a získejte neomezený přístup ke kompletnímu odbornému obsahu...

chci se stát členem klubu stomateam
Informace o autorech: zobrazit skrýt
Použití technologie Cone Beam v ortodoncii
Edward Y. Lin, USA

Vystudoval bakalářský titul na University of Chicago (Illinois, USA). Pokračoval ve vzdělávání ve stomatologii a studiu ortodoncie na Northwestern University Dental School. Dr. Lin má v Green Bay (Wisconsin, USA) soukromou praxi na plný úvazek. Přednáší na národní úrovni a také vyučuje v ortodontických rezidenčních programech na Marquette University a University of Minnesota. V letech 2008 a 2009 byl přednášejícím na mezinárodním kongresu pro 3D zubní zobrazování. Dr. Lin je členem American a Wisconsin Dental Associations, American Association of Orthodontists, Midwestern a Wisconsin Society of Orthodontics, a také World Federation of Orthodontists, jakož i místních a národních studijních klubů. Dr. Lin také dobrovolně pracuje na Community Dental Clinic na Northeast Wisconsin Technical College.

Použitá literatura: zobrazit skrýt

• Ballrick, J., J. Martin Palomo, Edward Ruch,, B. Douglas Amberman, and Mark G. Hans. Image distortion and spatial resolution of a commercially available cone beam computed tomography machine. American Journal of Orthodontics and Dentofacial Orthopedics. Volume 133, Issue 5, Pages 640. e1-640.e5 (May 2008) http://www.ajodo.org/article/ S0889-5406(08)00060-7/abstract)
• Bourgeois, Martin. Cone Beam Volumetric Tomography. Oral Health Journal, 2007. http://www.oralhealthjournal.com/issues/PrinterFriendly.asp?aid=1000213674&RType=&PC=&issue=06012007.
• CBCT Benefits & Applications For Doctors. www.ConeBeam.com. Accessed date: January 13. 2010.
• Cevidatens, Lucia, Alexandre Motta, Martin A. Styner, and William R. Proffit Superimposition of 3-Dimensional Cone-Beam Computed-Tomograpny Models. Fall 2006 AADMRT Newsletter. http://www.aadmrt.com/currents/cevidanes_fall_06_print.htm
• Cho, Bong-Hae, Yun-Hoa Jung, Kyung-Soo Nah. The value of panoramic radiography in assessing maxillary sinus inflammation. Korean Journal of Oral and Maxillofacial Radiology 2008: 38:215-8
• Farman, Allan, G. and William Scarfe.The Basics of
• Maxillofacial Cone Beam Computed Tomography. Seminars in Orthodontics. Volume 15, Issue 1, March 2009, Pages 2-13. ttp://www.sciencedirect.c o m / s c i e n c e ? _ o b = A r t i c l e URL & _ u d i = B 7 5 K K -4VPWM2V-&_user=10&_origUdi=B6W9R- 4H8NH8Y1B&_fmt=high&_coverDate=03%2F31%2F2009&_rdoc=1&_orig=ar ticle&_acct=C000050221&_version=1&_ur lVer sion=0&_userid=10&md5=94bf4bde00116a079e8bc9b50c2edca2.

• Hatcher, David. 3-D Imaging, Selected Applications in Orthodontics. PCSO Bulletin, Spring 2009, p. 31-32. http://www.pcsortho.org/bulletin/upload/SpringSum3DImaging. pdf
• Howerton, W. Bruce. CBCT Imaging: Discussing the Field of View Concept. http://www.osseonews.com/cbctimagingdiscussing-the-field-of-view-concept/.
• Howerton, W. Bruce Jr., DDS, MS and Maria A. Mora, DDS,
• MS. Advancements in Digital Imaging, What Is New and on the Horizon. J Am Dent Assoc, Vol 139, No suppl_3, 20S- 24S. (http://jada.ada.org/cgi/content/full/139/suppl_3/20S)
• Kau, C.H., S. Richmond, J. M. Palomo and M. G. Hans Palomo, Current Products and Practice: Three-dimensional cone beam computerized tomography in orthodontics. Journal of Orthodontics, Vol. 32, No. 4, 282-293, December 2005 http://jorthod.maneyjournals.org/cgi/content/ full/32/4/282)
• Lin, Ed. Cone Beam Computed Tomography: For Diagnosis and Now Customized Therapeutic Treatment, Orthotown, Sept. 2009, Vol. 2, issue 7, p. 34.
• Lin, Ed. Profiting from Cone Beam. Orthodontic Products. February, 2009. http://www.orthodonticproductsonline. com/issues/articles/2009-02_03.asp
• Radiation Doses and Risks of CBCT. http://www.sedentexct.eu/content/radiation-doses-and-risks-cbct. Serman, NJ. Pitfalls of panoramic radiology in implant surgery. Ann Dent 1989;48:13–16.
