Kostní náhrada jako každodenní praxe

21. 8. 2019 | Imre Pálfalvi, strojní inženýr, Pi Dental Fogászati Gyártó Kft

Účelem tohoto pojednání je informovat odbornou veřejnost o vývoji zařízení, které poskytne stomatologům a stomatochirurgům nový nástroj, jenž může okamžitou implantaci kostních bloků k nahrazení chybějících anatomických částí v čelisti změnit v běžnou každodenní praxi. Součást tohoto nového systému je obráběcí CNC frézovací jednotka (frézování v 5 osách), CAD program umožňující přijmout CBCT snímky a CAM software, který převede matematickou geometrii modelu navrženého v CAD softwaru do „jazyka“ frézovacího přístroje.


Vývoj systému se dokončuje v těchto dnech v dílnách výrobce Pi Dental Kft s podporou Národního fondu pro rozvoj inovace a výzkumu s očekáváním, že na trhu bude k dispozici na podzim roku 2019. Obráběcí centrum (viz dále jako frézovací přístroj) jsme navrhli tak, aby bylo použitelné pro obrábění všech dnes známých materiálů vhodných na výrobu zubních náhrad. Kromě toho jsme si dali za cíl, aby zařízení bylo vhodné i pro obrábění kostních bloků získaných z dárcovské kosti chirurgickým zákrokem ve stomatologické ordinaci.

Metody nahrazení kostních defektů

Dle současné praxe se používá k náhradě kostí kostní tkáň extrahovaná z člověka nebo zvířete, či náhrada ze syntetického materiálu. Dále si přiblížíme metodu získání kostní náhrady (graftu) z lidské kostní tkáně, kdy je možné:

  • Použití kostního bloku odebraného z pacientovy vlastní kostní tkáně, tzv. autograft. V tomto případě je důležitým aspektem, aby po vyjmutí kosti byl kostní blok v krátkém čase obráběn.
  • Použití lyofilizovaného kostního bloku pocházející od lidského dárce, tzv. alograft. V tomto případě je nutné další ošetření takto získané kostní náhrady v akreditované instituci.

Úkolem tohoto pojednání není zkoumání aspektů anatomie a biokompatibility výše uvedených strategií kostní náhrady, ale popis obrábění kostních bloků určených k náhradě kosti.

Reklama
  • Kostní náhrada jako každodenní praxe
  • Kostní náhrada jako každodenní praxe
  • Kostní náhrada jako každodenní praxe
  • Kostní náhrada jako každodenní praxe

Postup obrábění kostních bloků:

  1. Pokud se během diagnostiky zubní lékař či stomatochirurg po vyhodnocení CBCT snímku (obr. 1) rozhodne pro implantaci, ale neshledá v místě implantace dostatečné množství kosti, vyvstane potřeba doplnění kostní tkáně.

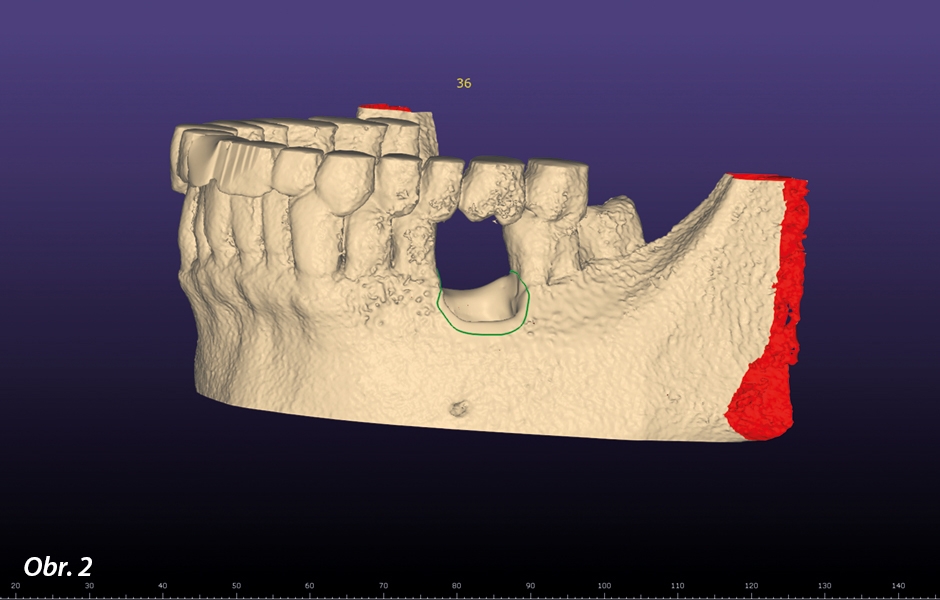

  2. V CAD programu je z CBCT snímku vygenerován STL datový soubor (obr. 2) v podobě virtuálního 3D modelu, na kterém je možno vymodelovat rozsah kostní náhrady (obr. 3). Výsledný model kostní náhrady je odeslán do CAM programu.
  3. Pokud chceme vyhotovit kostní náhradu z pacientovy vlastní kosti (autograft), umístíme získaný vyoperovaný kostní blok do speciálního sterilizovatelného držáku, který následně vložíme do skeneru. Po oskenování získáme 3D model vyoperované kosti. Získaná data obsahují komplexní rozměrové parametry získané kosti, včetně její fixace a pozice v držáku.
  4. Ze skeneru přeneseme získaný soubor dat do knihovny materiálů pro tento účel speciálně vyvinutého CAM programu, kde jsou mj. k dispozici rozměrové a kvalitativní parametry materiálů pro vyhotovení zubních náhrad (např. ZrO2 disky). Zde pod zvoleným názvem datový soubor v podobě virtuálního modelu získané kosti uložíme.
  5. Z virtuální knihovny materiálů vyjmeme příslušný model kostního bloku, který jsme si zde uložili (viz bod 3 a 4). Do modelu kostního bloku vhodně umístíme model kostní náhrady (viz bod 2). CAM program model kostní náhrady automaticky umístí do optimální pozice pro její finální výrobu.
  6. Následně je v CAM software vygenerován speciální kód pro řízení drah nástrojů frézovacího přístroje – tento kód je odeslán do paměti frézovacího přístroje.  Odborník na frézování posléze umístí do frézovacího přístroje blok dárcovské kosti uchycený v držáku (viz bod 3), kde je navržená kostní náhrada precizně vyfrézována.

Buďte v obraze

Chcete mít pravidelný přehled o nových článcích na tomto webu, akcích a dalších novinkách? Přihlaste se k odběru newsletteru.

Odesláním souhlasíte s našimi zásadami zpracování osobních údajů.

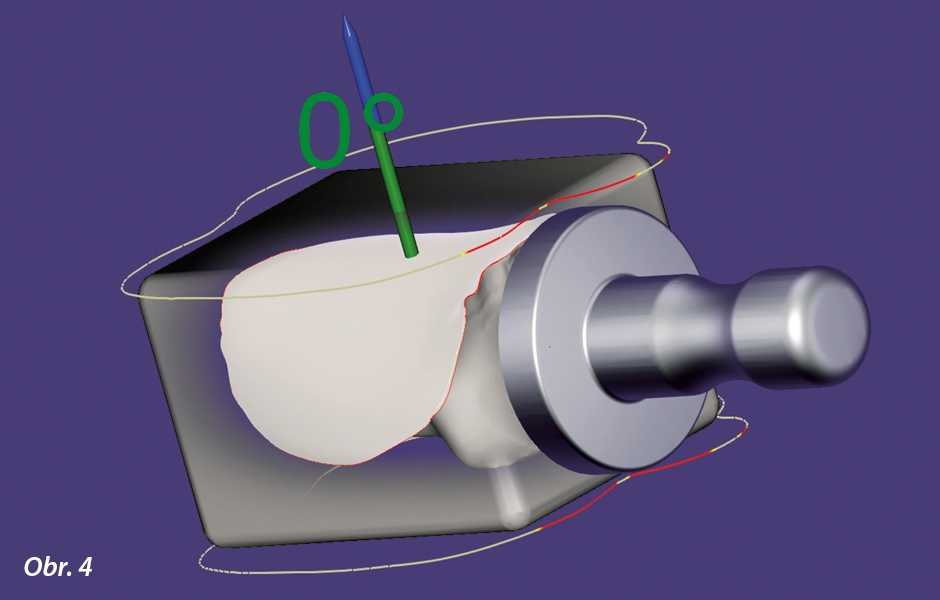

Výše uvedený postup je platný i pro výrobu kostní náhrady z cizí kostní tkáně (alograft, xenograft) s tím rozdílem, že v případě použití lyofilizovaných BoneAlbumin bloků odpadá nutnost jejich skenování, protože přesné parametry těchto zakoupených bloků jsou známy (obr. 4). Je zde nutno dodržet patentovaný postup vyvinutý společností Dent-Art Technik Kft.
