Stojí tištěné okluzní dlahy za váš čas?

25. 5. 2021 | André Gaul, D.T., Kanada

Proces navrhování a výroby krok za krokem

Přestože jsou biologicky kompatibilní pryskyřice pro 3D tisk v Evropě k dostání již nějakou dobu, na naší „straně světa" se stávají legálně prodávanými jen pomalu. Jedním takovým produktem je KeySplint Soft™ od Keystone Industries, který je určen k výrobě teplem formovaných okluzních dlah a nočních chráničů. Mnoho mých kolegů a klientů se nyní ptá, zda je koncový produkt srovnatelný s tradičně vyráběnou dlahou. Mohl bych vzít výrobce za slovo a říct „ano“, ale, stejně jako můj zaměstnavatel, rád vidím věci na vlastní oči. Protože mám k dispozici tento produkt i potřebné vybavení, rozhodl jsem se podělit o své zkušenosti. Jako testovací subjekt jsem určil sám sebe a pomocí následujících přístrojů a materiálů jsem si vyrobil okluzní dlahu: stolní skenery Shining 3D’s DS-EX, 3D tiskárna Hunter DLP od společnosti Flashforge, software DentalCAD od Exocad a modul Splint, a jako materiál pro 3D tisk výše zmíněný KeySplint Soft™ od Keystone Industries. Dále je popsán celý proces zakončený hotovým výrobkem a mým posouzením.

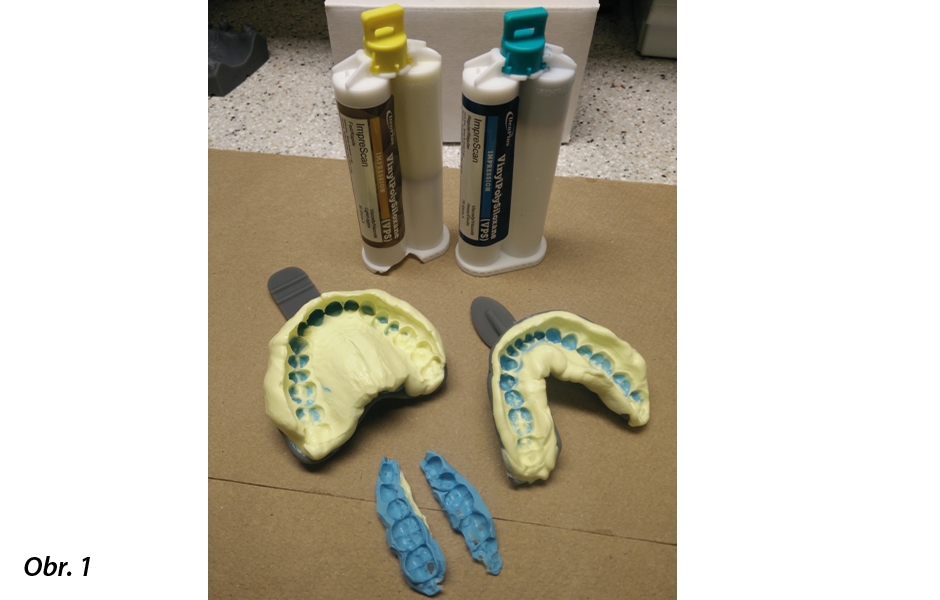

Začal jsem zhotovením otisku horní a dolní čelisti spolu se skusovým registrátem ze skenovatelné VPS otiskovací hmoty DenPlus Inc. Imprescan (obr. 1). Nepodařilo se mi otisknout třetí moláry, takže dlaha bude končit za druhými moláry, což nevadí.

Nyní můžeme přejít rovnou ke skenování nebo odlít modely z kamenné sádry a naskenovat je umístěné nebo neumístěné v artikulátoru. Modely lze ustavit do statické okluze nebo předem určit mezeru pro dlahu pomocí incizální jehly – skener DS-EX umí pracovat s obojím. Já se přiklonil k tomu naskenovat otisky a skusový registrát, protože mým cílem bylo otestovat kompletně digitální přístup. Nicméně jsem se rozhodl zhotovit i modely z kamenné sádry, abych viděl rozdíl v dosednutí dlahy mezi použitím sádrových modelů a 3D tištěných modelů.

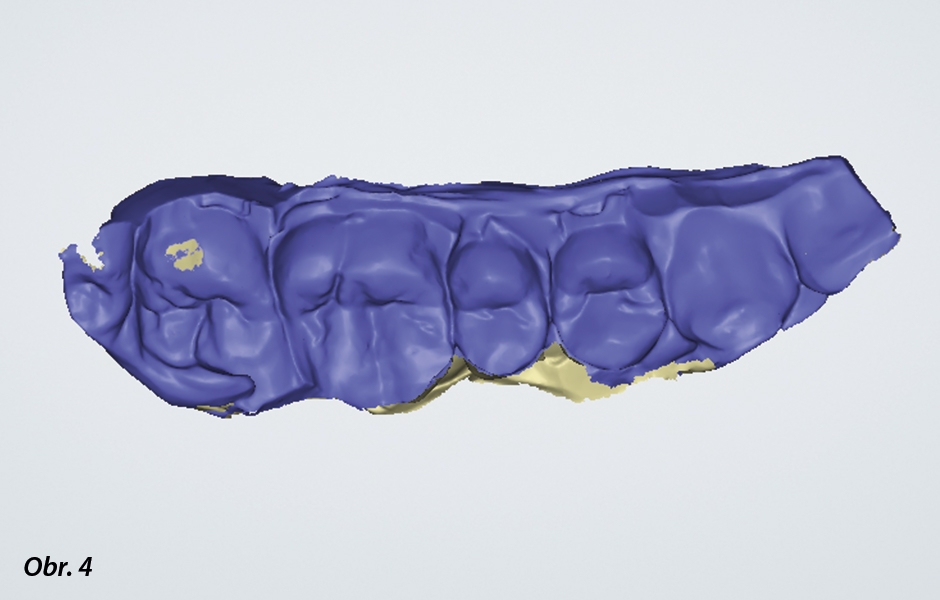

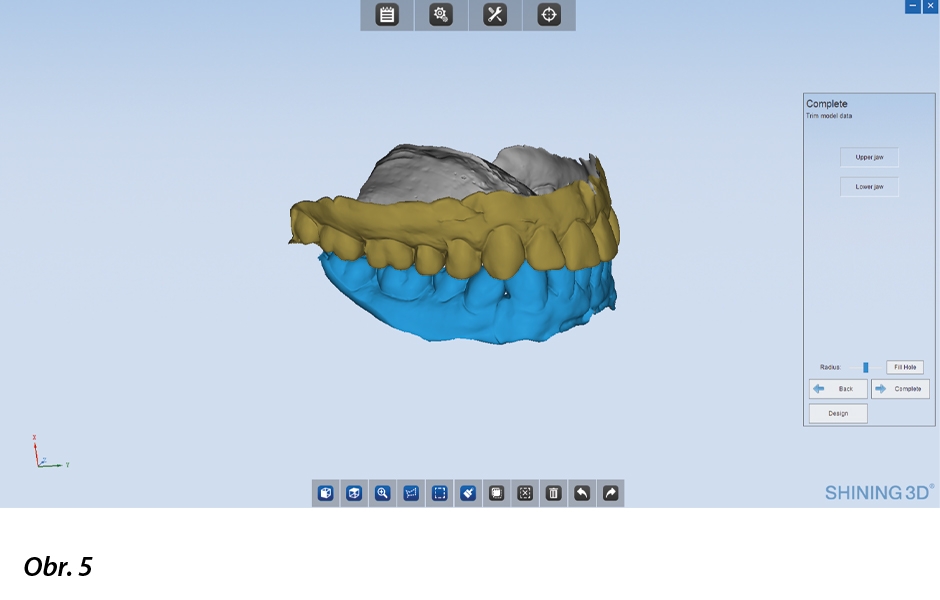

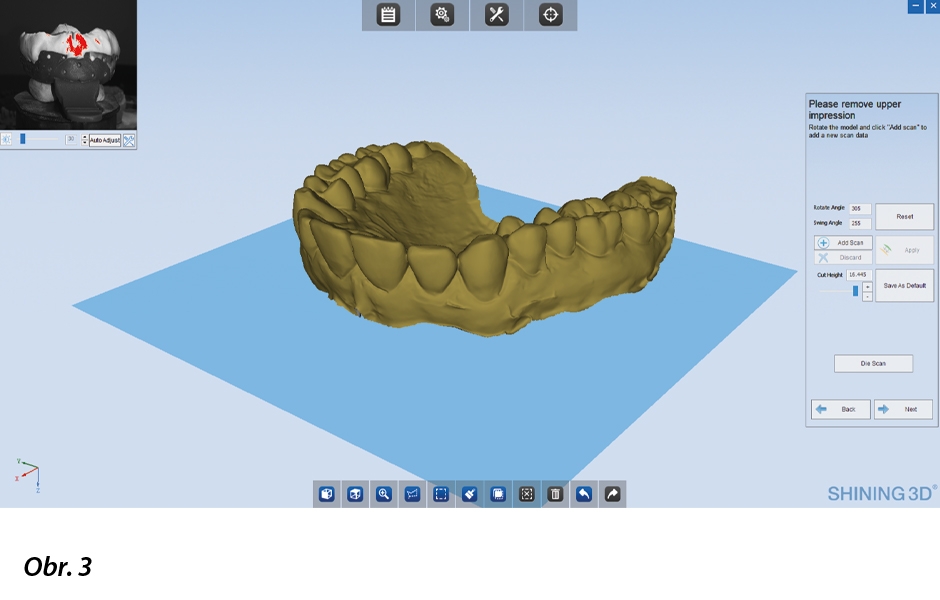

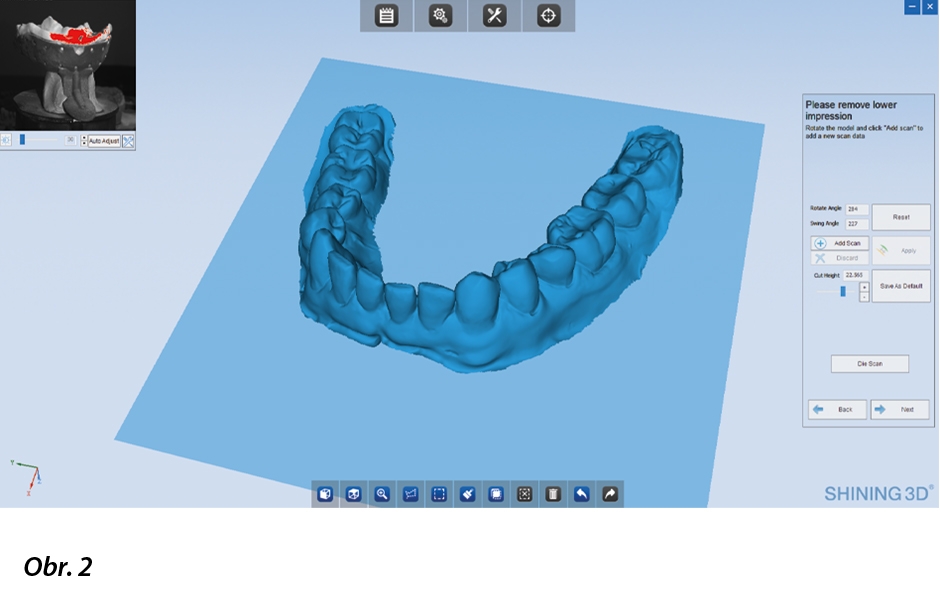

Postup skenování v případě dvou otisků a skusového registrátu je v klinickém režimu DS-EX přímočarý. Sestává z postupného naskenování všech tří otisků a končí automatickým sestavením skenů obou otisků se skenem skusového registrátu, čímž software ustaví oba modely do skusu (obr. 2–5).

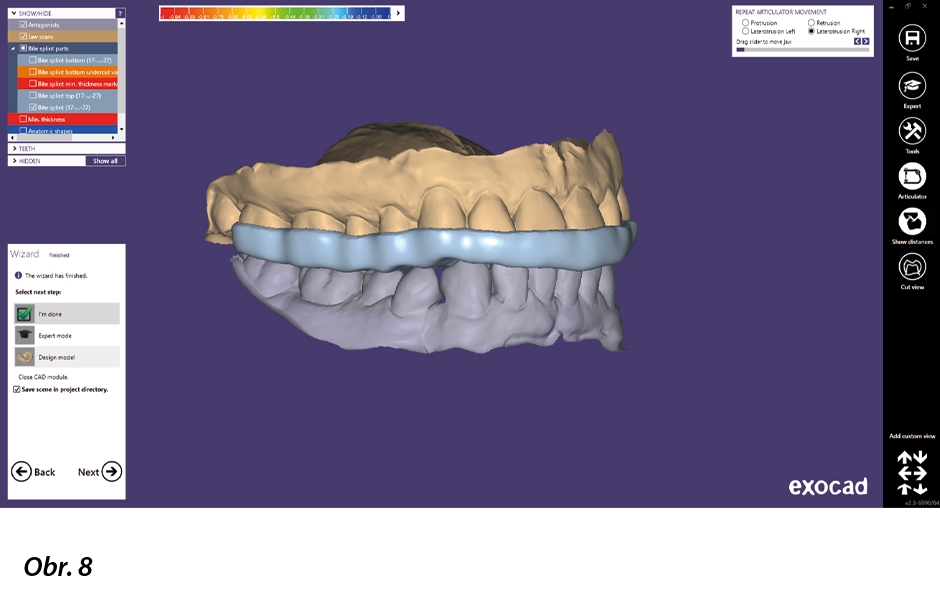

Při navrhování dlahy jsem použil moduly Exocad Splint a Virtual Articulator. Druhý zmíněný umožňuje umístit situaci do vámi zvoleného artikulátoru, v tomto případě Panadent PCH, a provést pohyby čelistí a zkontrolovat předepsané vedení (obr. 6–8).

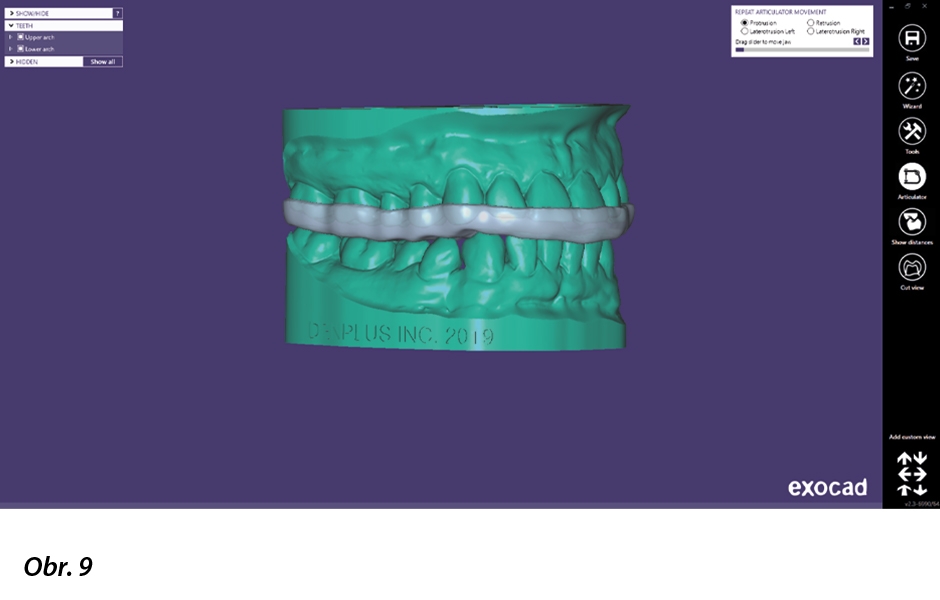

Jakmile jsem návrh dokončil, přešel jsem rovnou do Exocad Model Creator a vytvořil modely (obr. 9).

Reklama

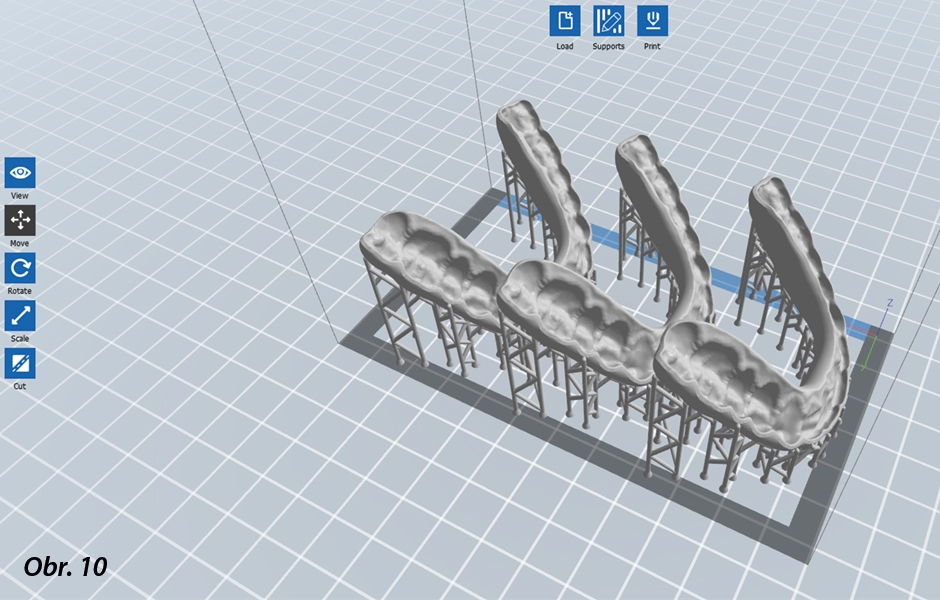

Dále jsem importoval soubor pro dlahy ze softwaru pro přípravu Hunter nebo „vrstvení“, FlashDLPrint, což je jednoduchý, ale účinný nástroj dodávaný s 3D tiskárnou. Protože jsem chtěl otestovat přesnost tiskárny na celém tištěném povrchu, vytvořil jsem tři dlahy (obr. 10).

Při tloušťce vrstvy 100 µm trvalo vytištění při použití rychlého režimu Fast Hunter 1 hodinu a 20 minut. Ano, Hunter umí tisknout při tloušťce vrstvy 50 µm nebo 25 µm, ale v případě dlahy to opravdu není nutné, protože nejsou třeba žádné jemné detaily. Zredukování tloušťky vrstvy by v tomto případě pouze zdvojnásobilo nebo zečtyřnásobilo dobu tisku. Můžete namítnout, že linie jednotlivých vrstev budou viditelnější a výsledek tedy méně přesný. Je pravda, že spoje vrstev jsou viditelnější, ale musíte se na práce dívat hodně zblízka. A nezapomeňte, že se dlahy na konci leští do vysokého lesku, čímž se tyto linie účinně odstraní. Pokud jde o přesnost, tloušťka vrstvy 100 µm by neměla negativně ovlivnit přesnost tištěné dlahy ve srovnání s digitálním návrhem.

  • Otisky zhotovené pomocí DenPlus Imprescan

    Otisky zhotovené pomocí DenPlus Imprescan

  • Hotový sken otisku dolní čelisti

    Hotový sken otisku dolní čelisti

  • Hotový sken otisku horní čelisti

    Hotový sken otisku horní čelisti

  • Sken skusového registrátu

    Sken skusového registrátu

  • Skeny horního a dolního otisku ve skusu

    Skeny horního a dolního otisku ve skusu

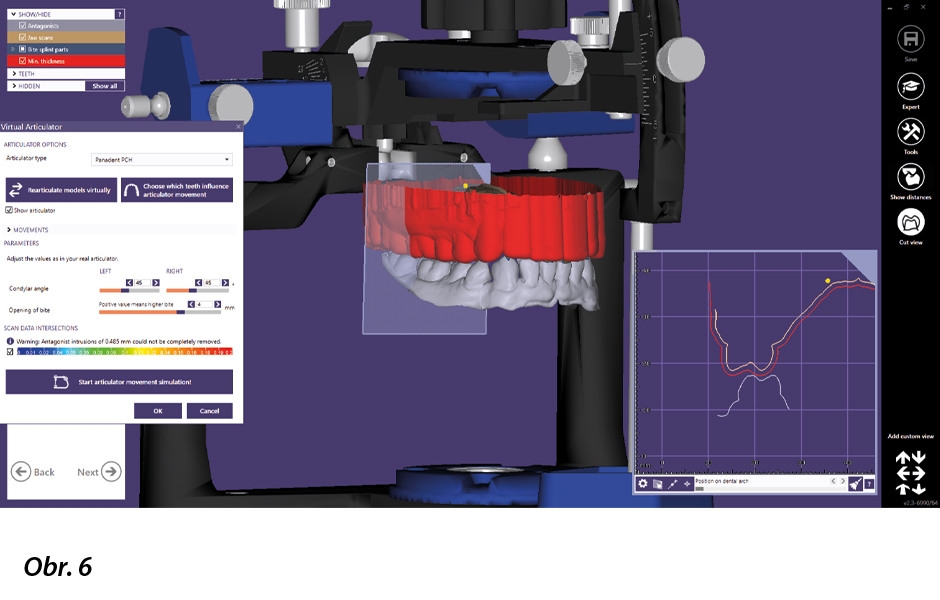

  • Práce s virtuálním artikulátorem v Exocad

    Práce s virtuálním artikulátorem v Exocad

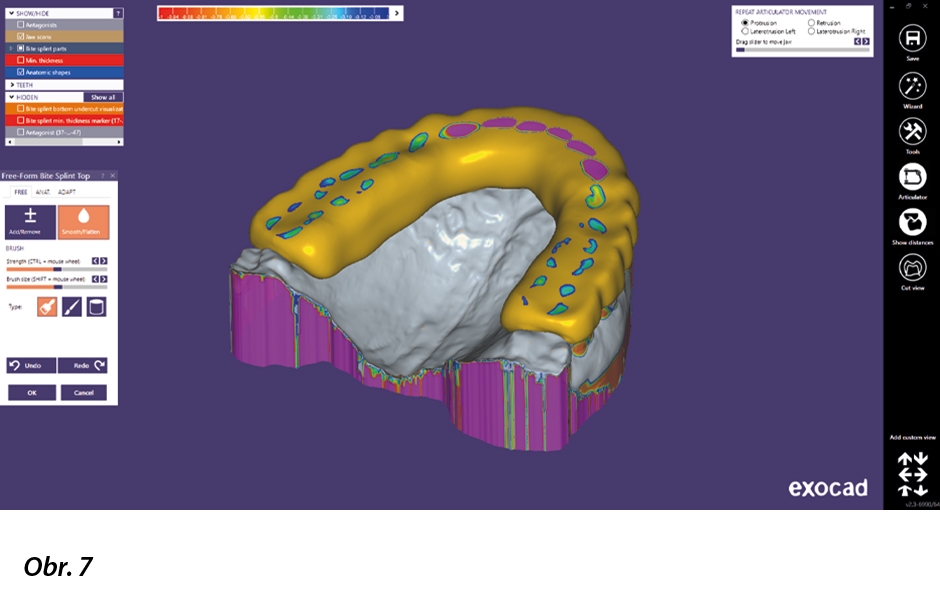

  • Práce v jednotlivých krocích při navrhování v modulu Splint v Exocad

    Práce v jednotlivých krocích při navrhování v modulu Splint v Exocad

  • Dokončená okluzní dlaha

    Dokončená okluzní dlaha

  • Dokončené modely horní a dolní čelisti

    Dokončené modely horní a dolní čelisti

  • Rozložení okluzních dlah v softwaru pro 3D vrstvení

    Rozložení okluzních dlah v softwaru pro 3D vrstvení

  • Dokončený tisk tří okluzních dlah

    Dokončený tisk tří okluzních dlah

  • Tři tištěné okluzní dlahy na tiskové platformě

    Tři tištěné okluzní dlahy na tiskové platformě

  • 3D tištěné modely

    3D tištěné modely

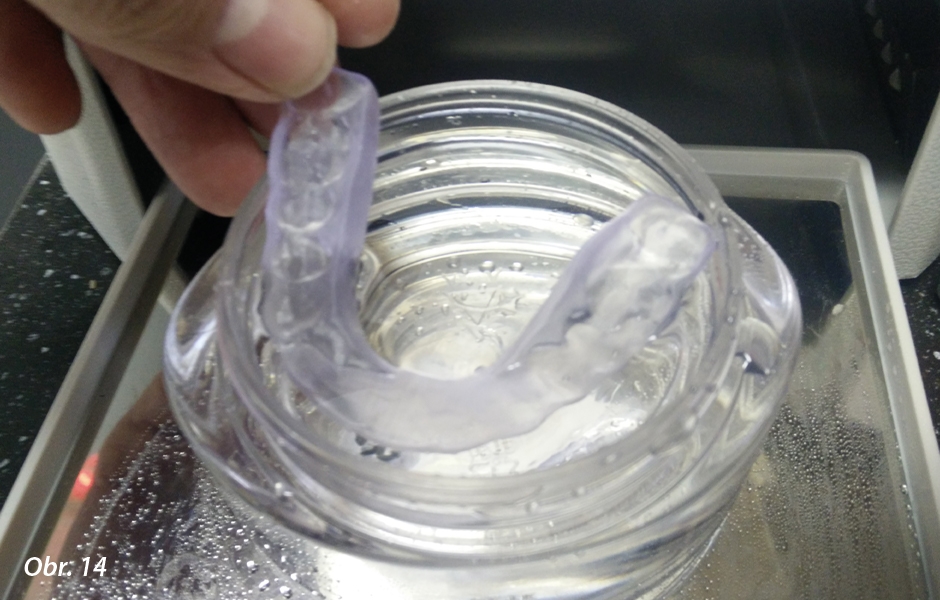

  • Dodatečné vytvrzování dlahy v glycerinu.

    Dodatečné vytvrzování dlahy v glycerinu.

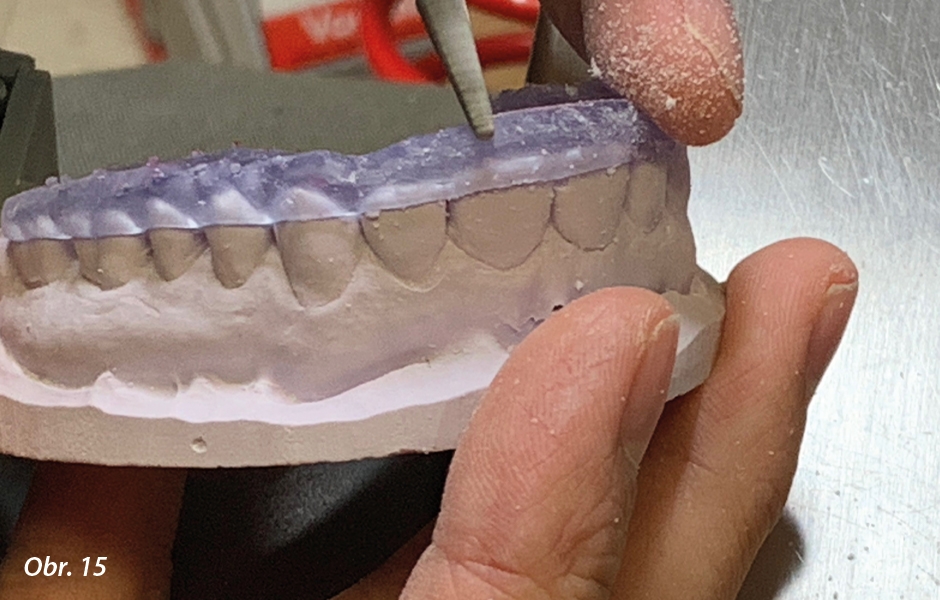

  • Odstranění opěrných prvků.

    Odstranění opěrných prvků.

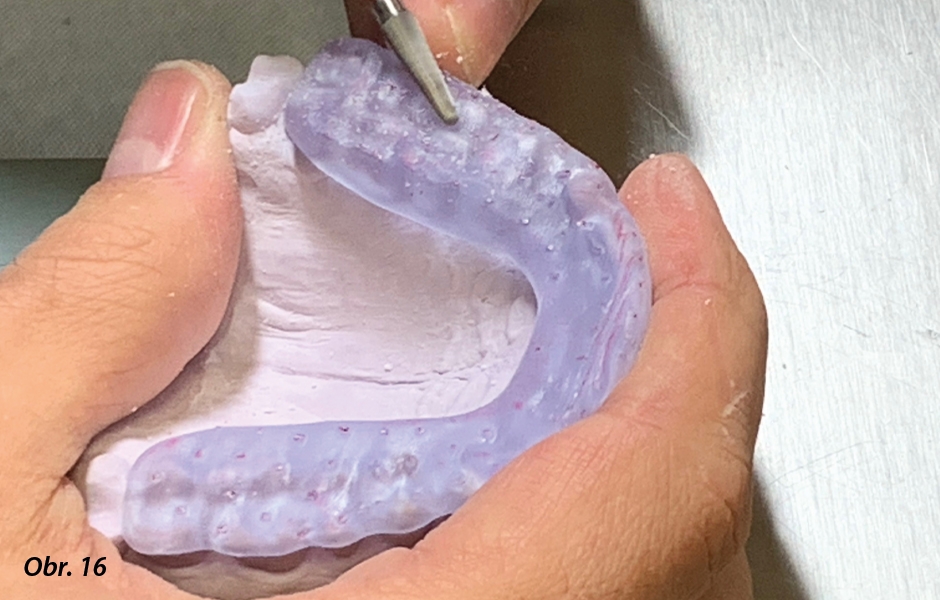

  • Odstranění opěrných prvků.

    Odstranění opěrných prvků.

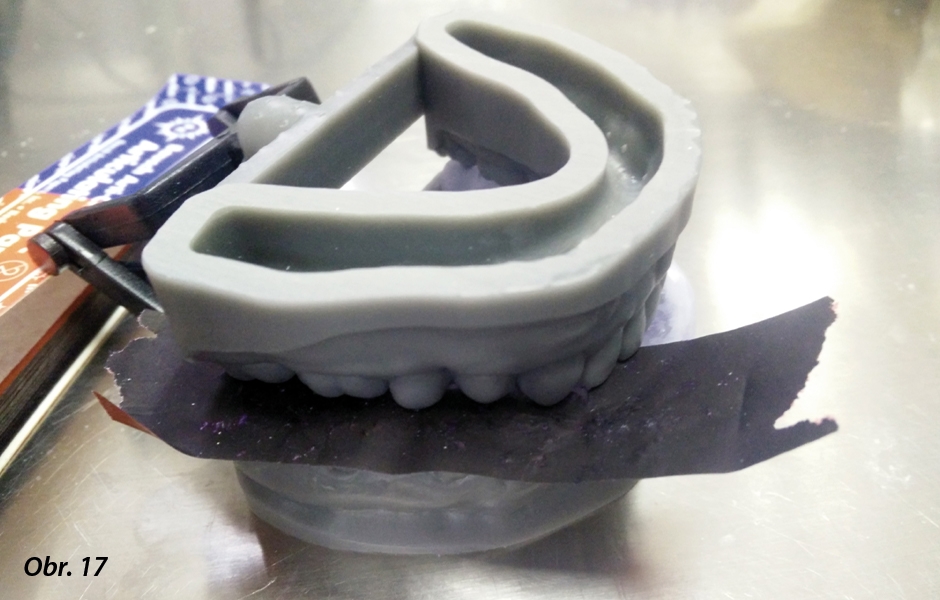

  • Použití artikulačního papíru k označení bodů kontaktu

    Použití artikulačního papíru k označení bodů kontaktu

  • Kontrola bodů kontaktu u antagonistů

    Kontrola bodů kontaktu u antagonistů

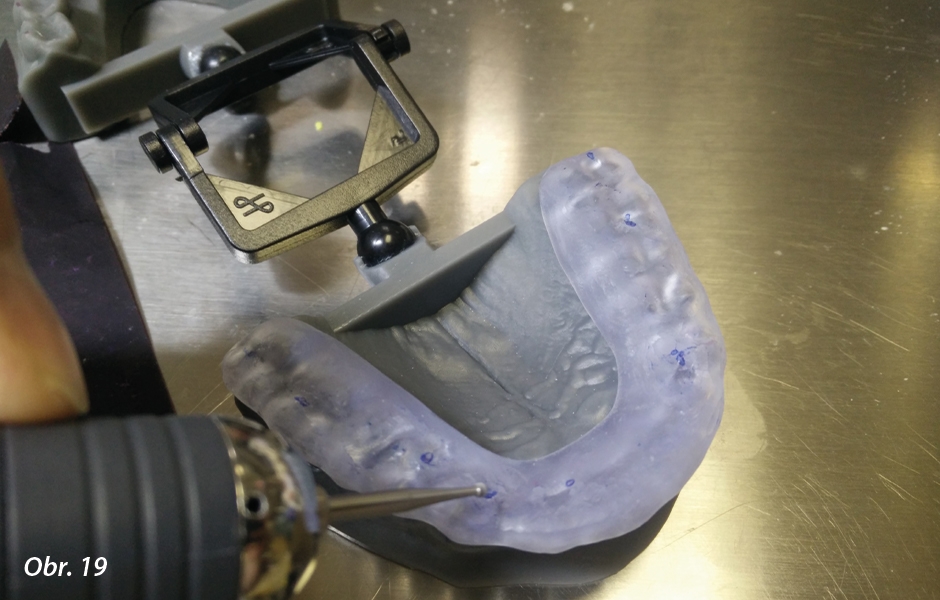

  • Úprava tloušťky bodů kontaktu frézkou

    Úprava tloušťky bodů kontaktu frézkou

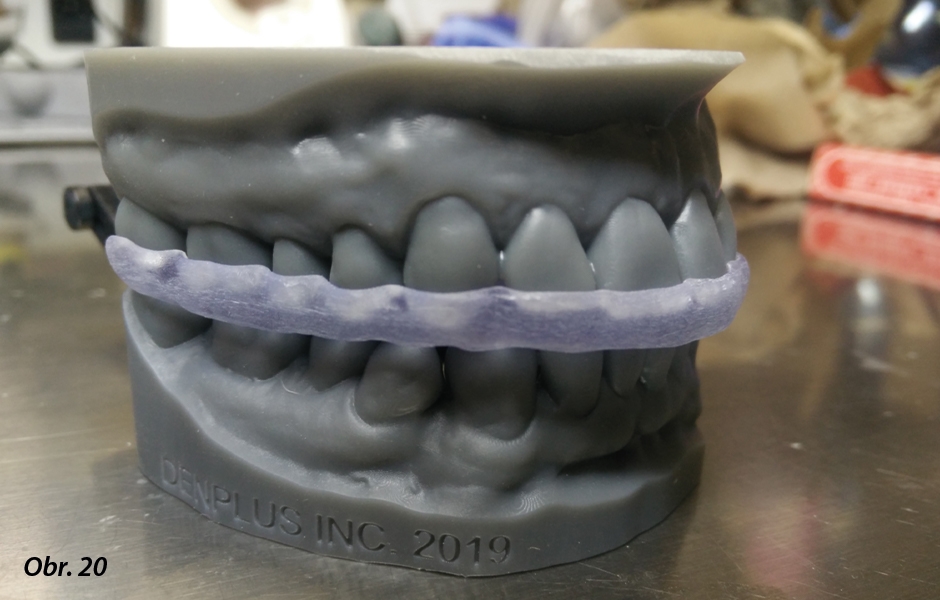

  • Okluzní dlaha připravená k leštění

    Okluzní dlaha připravená k leštění

  • Leštění pemzou

    Leštění pemzou

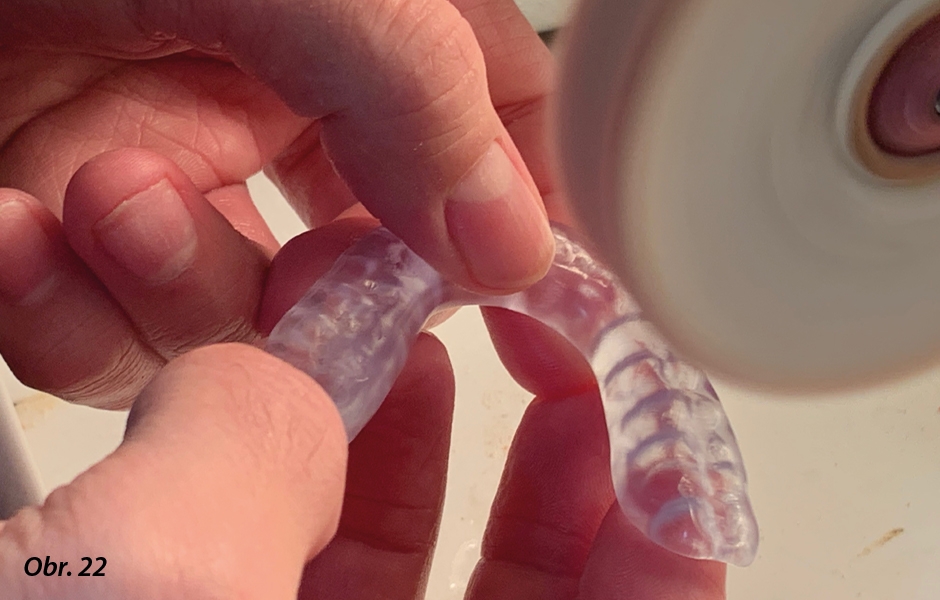

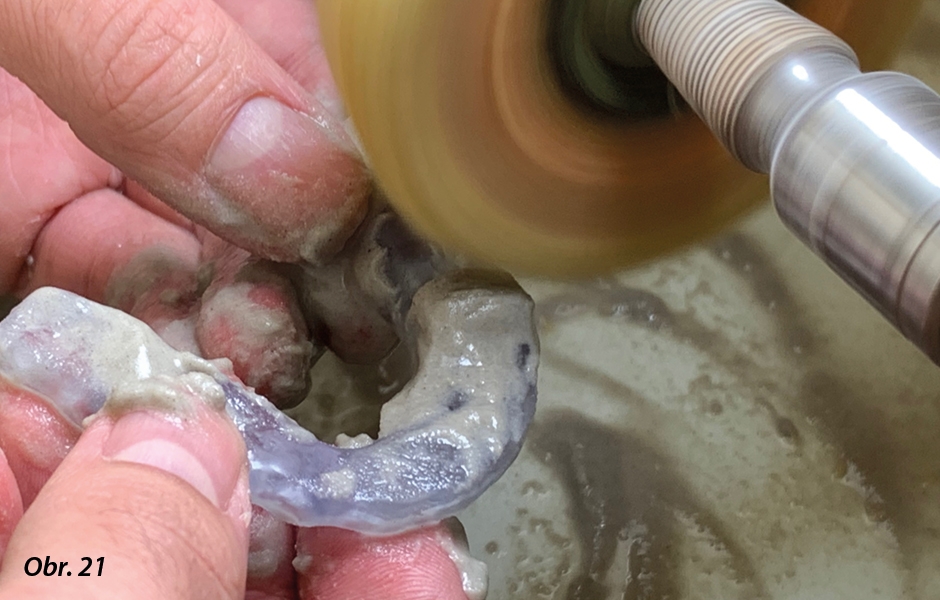

  • Závěrečné leštění pastou

    Závěrečné leštění pastou

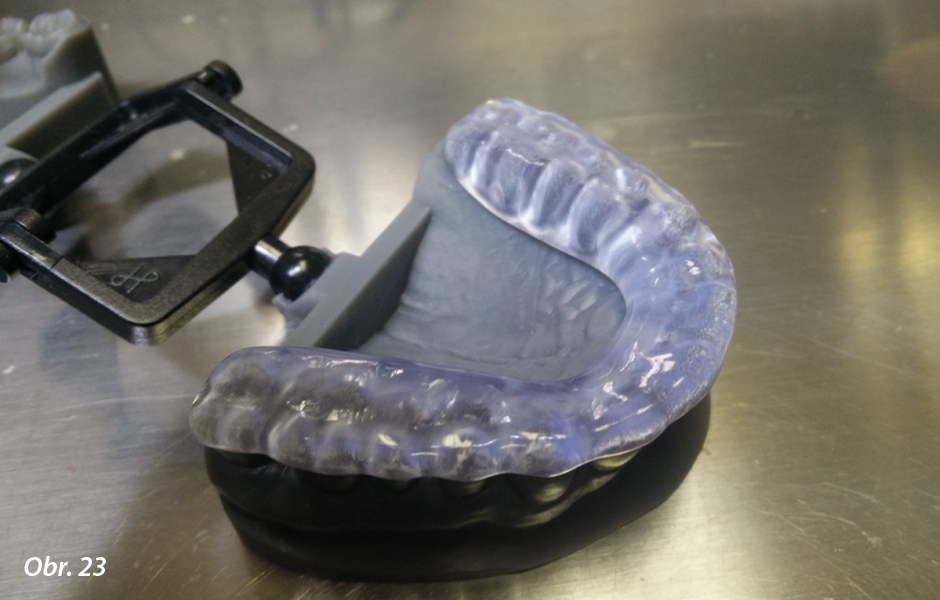

  • Dokončená dlaha na modelu

    Dokončená dlaha na modelu

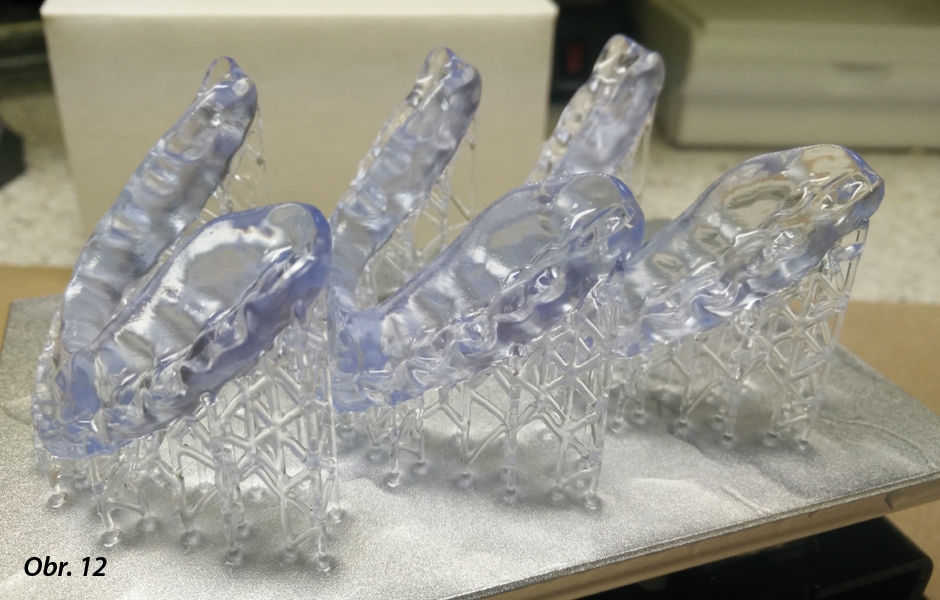

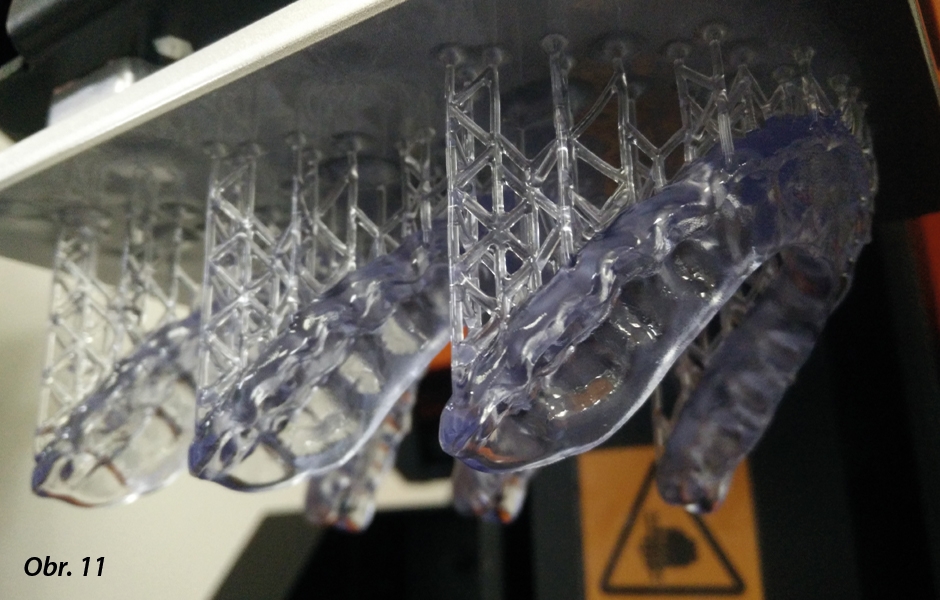

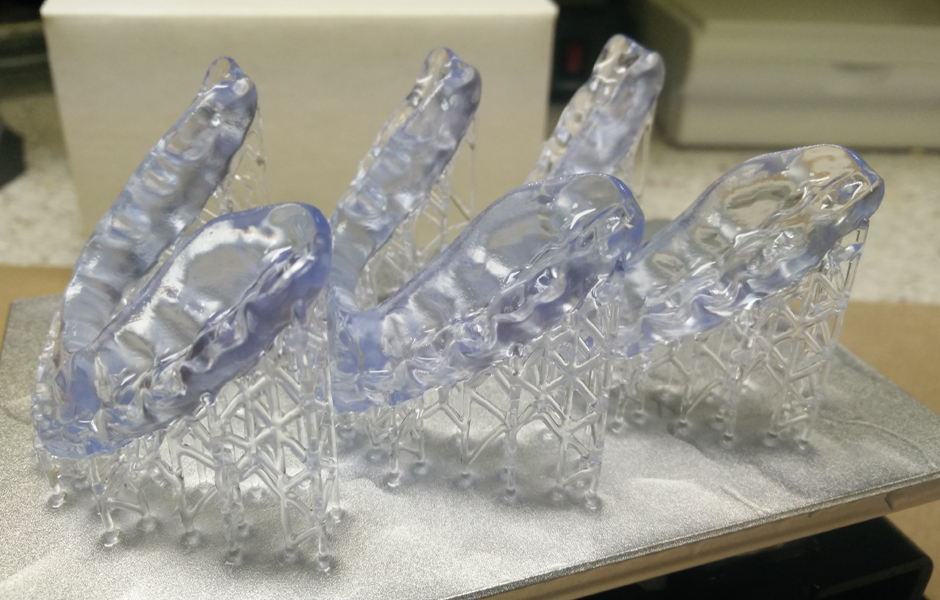

Obrázky 11 a 12 zachycují naše výrobky, ještě připevněné k základní desce. Vše zatím vypadalo dobře.

Pokud by vás zajímala finanční stránka, jedna dlaha z pryskyřice vyšla na zhruba 5,10 $. (Poznámka redakce: Zde se patrně jedná o kanadský dolar.)

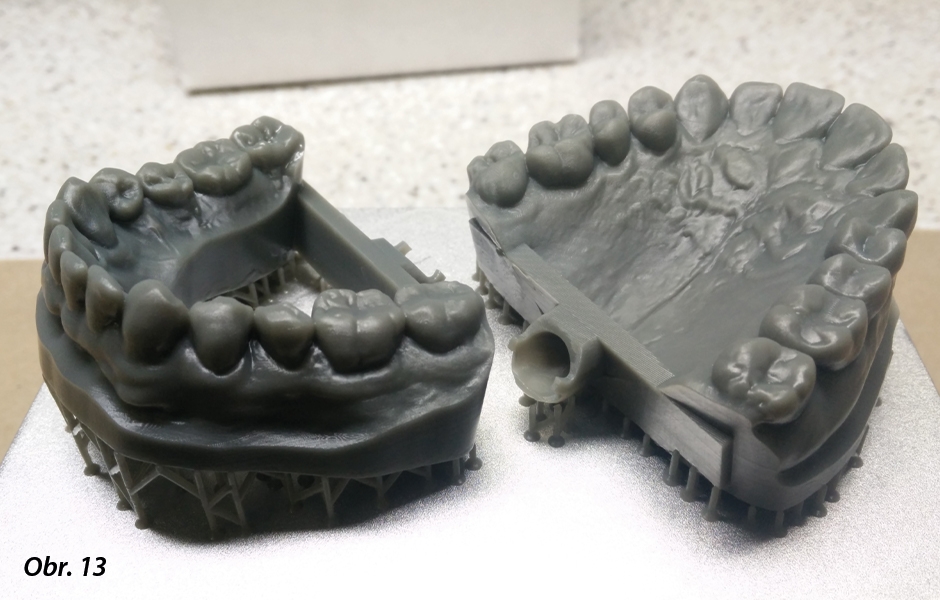

Obrázek 13 zachycuje vytištěné modely. Normálně bych tiskl modely jako tyto na desku rovně, ale mám patrně velká ústa a oba se mi na desku rovně nevešly, takže jsem je mírně naklonil. Modely byly vytištěny duté s tloušťkou stěny 2 mm a jejich výroba z pryskyřice vyšla celkem zhruba na 6,00 $.
